실시간 스펙트럼 분석기

RSA3000 시리즈
RSA3000 실시간 스펙트럼 분석기는 실시간 측정 및 스위프 측정, 옵션의 EMI 측정 어플리케이션 소프트웨어 (EMI)을 갖춘 우수한 성능과 사양을 갖추고 있습니다. 주파수 범위는 9kHz~4.5GHz (RSA3045)에서 트랙킹 소스와 함께 "-TG"모델도 있어, 기업의 연구 개발, 생산 라인, 교육 등의 분야에서 널리 사용할 수 있습니다.

데이터 시트

제품 자료

다운로드
가격
3,884,000~

4.5GHz

주파수 범위(최대)

40MHz

RTBW(최대)

1Hz

RBW(최소)

-102dBc/Hz

위상 잡음

-161dBm/Hz

표시 평균 잡음 레벨
특징
모델
소프트웨어 & 펌웨어
업그레이드
비디오
제품 매뉴얼
特徴
0
To contrast
  • MSO8064
  • MSO8064
  • MSO8064
  • MSO8064

내장 VNA 벡터 네트워크 분석 모드

VNA 모드에서 컴포넌트 및 회로 네트워크에 관련된 S11, S21 및 DTF 측정이 가능합니다. Smith 차트, 극좌표 및 기타 기능을 이용해서 컴포넌트의 네트워크 특성을 정확하게 확인할 수 있습니다.

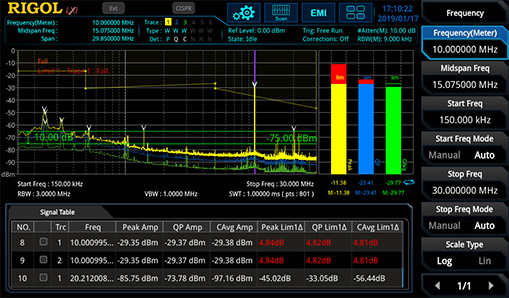

내장 EMI 측정 소프트웨어에 의한 전도 / 방출의 사전 적합성 테스트

RSA3000의 내장 EMI 측정 어플리케이션 소프트웨어는 CISPR 규격의 필터와 함께 제품의 전도 방출과 방사를 사전에 테스트하고 방출원을 특정하여 개선하고 출시 시간을 단축합니다.

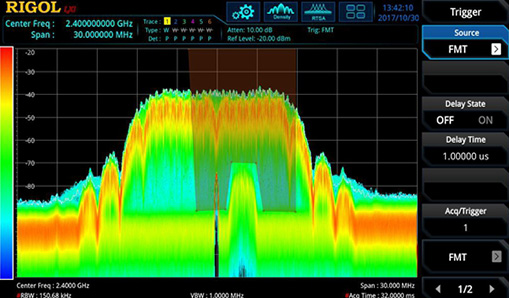

FMT 주파수 마스크 트리거

FMT 주파수 마스크 트리거는 실시간 스펙트럼 분석기의 독특한 트리거 모드입니다. 템플릿을 신속하게 구축하고 템플릿 규칙에 일치하는 신호를 정확하게 찾아 트리거 관측 범위 내에서 산발적 이상을 검출 할 수 있습니다.

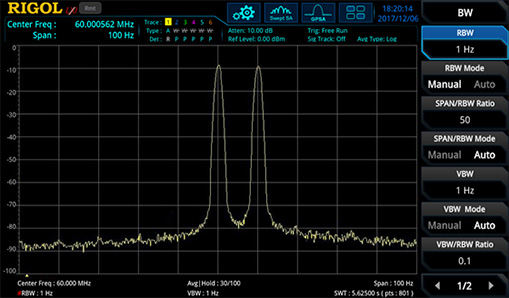

1Hz 최소 분해능 대역폭 (RBW)

주파수가 가까운 신호를 분석하는 것은 많은 RF 디바이스 및 시스템 검증에 중요합니다. RSA3000에서 RBW 설정이 10Hz에서 신호 대역폭을 스위프 가능하며, RSA3000-BW1 옵션을 추가하는 것으로, 1Hz RBW로 설정이 가능하며, 근접한 신호의 세부 사항을 볼 수 있습니다.

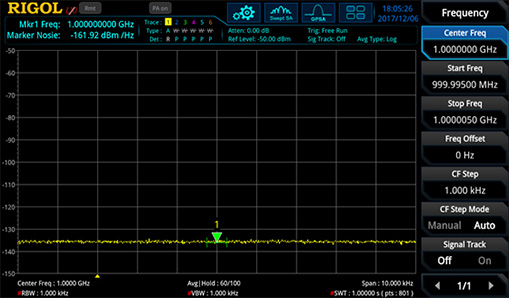

-161 dBm의 DANL (옵션의 프리 앰프 사용시)

낮은 전력 신호 (고조파 및 간섭 파)를 표시하고 스위프 모드와 실시간 모드에서의 문제 해결을 용이하게합니다.

기기간의 연결이 용이한 여러 인터페이스를 제공

HDMI 인터페이스를 통해 계측기를 더 큰 디스플레이 / 모니터에 연결할 수 있습니다. 웹 제어 기능을 사용하면 장치 IP 주소에 액세스하여 장치를 직접 제어 할 수 있어 용이한 원격 제어 환경이 제공합니다.

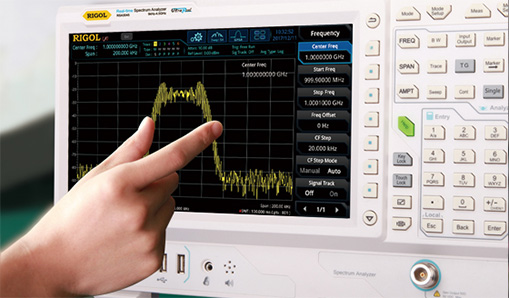

멀티 터치 스크린

RSA3000는 10.1 인치 멀티 터치 정전 식 디스플레이를 제공하고 파형의 드래그, 줌 등의 다양한 제스처를 지원하여 신속한 설정이 가능합니다.

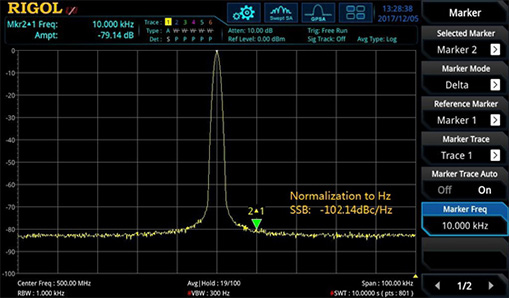

낮은 위상 잡음

우수한 스위프 성능, -102dBc / Hz의 낮은 위상 잡음

DRAG TO SEE ALL

  • 시리즈
    주파수 대역
    분해능 대역
    위상 잡음
    표시 평균 잡음 레벨
    트레킹 제너레이터
    가격
  • RSA3045
    9kHz~4.5GHz
    1Hz~10MHz
    -102dBc/Hz@10kHz
    -161dBm
    N/A
    ₩9,313,000
  • RSA3045-TG
    9kHz~4.5GHz
    1Hz~10MHz
    -102dBc/Hz@10kHz
    -161dBm
    〇
    ₩10,865,000
  • RSA3030
    9kHz~3GHz
    1Hz~10MHz
    -102dBc/Hz@10kHz
    -161dBm
    N/A
    ₩7,603,000
  • RSA3030-TG
    9kHz~3GHz
    1Hz~10MHz
    -102dBc/Hz@10kHz
    -161dBm
    〇
    ₩9,002,000
  • RSA3045N
    9kHz~4.5GHz
    1Hz~3MHz(10MHz opt.)
    -102dBc/Hz@10kHz
    -161dBm
    〇
    ₩10,902,000
  • RSA3030N
    9kHz~3GHz
    1Hz~3MHz(10MHz opt.)
    -102dBc/Hz@10kHz
    -161dBm
    〇
    ₩9,033,000
  • RSA3015N
    9kHz~1.5GHz
    1Hz~3MHz(10MHz opt.)
    -102dBc/Hz@10kHz
    -161dBm
    〇
    ₩3,884,000

DRAG TO SEE ALL

  • 型名
    FREQUENCY RANGE
    DESCRIPTION
    PHASE NOISE
    DANL
    TRACKING SOURCE
    PRICE
    COMPARISON
  • RSA3045
    9kHz~4.5GHz
    1Hz~10MHz
    -102dBc/Hz@10kHz
    -161dBm
    N/A
    ₩9,313,000
  • RSA3045-TG
    9kHz~4.5GHz
    1Hz~10MHz
    -102dBc/Hz@10kHz
    -161dBm
    〇
    ₩10,865,000
  • RSA3030
    9kHz~3GHz
    1Hz~10MHz
    -102dBc/Hz@10kHz
    -161dBm
    N/A
    ₩7,603,000
  • RSA3030-TG
    9kHz~3GHz
    1Hz~10MHz
    -102dBc/Hz@10kHz
    -161dBm
    〇
    ₩9,002,000
  • RSA3045N
    9kHz~4.5GHz
    1Hz~3MHz(10MHz opt.)
    -102dBc/Hz@10kHz
    -161dBm
    〇
    ₩10,902,000
  • RSA3030N
    9kHz~3GHz
    1Hz~3MHz(10MHz opt.)
    -102dBc/Hz@10kHz
    -161dBm
    〇
    ₩9,033,000
  • RSA3015N
    9kHz~1.5GHz
    1Hz~3MHz(10MHz opt.)
    -102dBc/Hz@10kHz
    -161dBm
    〇
    ₩3,884,000
소프트웨어 & 펌웨어 다운로드

DRAG TO SEE ALL

  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
소프트웨어 다운로드

DRAG TO SEE ALL

  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
대역폭 업그레이드

DRAG TO SEE ALL

型名
DESCRIPTION
PRICE
RSA3000-B25
Real-time analysis BW Upgrade to 25MHz
₩1,200,000
RSA3000-B40
Real-time analysis BW Upgrade to 40MHz
₩2,007,000
기능 업그레이드

DRAG TO SEE ALL

型名
DESCRIPTION
PRICE
RSA3000-EMI
EMI Analysis Mode Option for the RSA3000
₩1,335,000
RSA3000-EMC
EMI Filter and Detector for the RSA3000
₩667,000
RSA3000-AMK
Advanced Measurement Kit for the RSA3000
₩797,000
RSA3000-BW1
Resolution Bandwidth Upgrade to 1Hz
₩533,000
RSA3000-PA
Preamplifier option for the RSA3000
₩340,000
ACCESSORY

DRAG TO SEE ALL

型名
DESCRIPTION
PRICE
CK106E
Vector Network Analysis Calibration kit for RSA N models. This kit enables RSA calibration from DC to 1.5 GHz.
₩463,000
CK106A
Vector Network Analysis Calibration kit for RSA N models. This kit enables RSA calibration from DC to 6.5 GHz.
₩1,320,000
VB1032
"VSWR Bridge with VSWR-DSA800, VSWR-DSA1000 licenses included Frequency range: 1 MHz - 3.2 GHz, Typical Directivity: ≥ 30 dB"
₩923,000
USB-GPIB
USB-GPIB Converter. Connect USB directly to instrument and control it via GPIB. This does not connect to a PC directly
₩483,000
ATT03301H
30dB High Power Attenuator, Max Power 100W
₩307,000
RF CATV Kit
Kit Includes 50 Ω to 75 Ω Adaptor (2pcs)
₩603,000
RF Attenuator Kit
Kit Includes 6dB Attenuator (1pcs), 10dB Attenuator (2pcs)
₩735,000
RF Adaptor Kit
Kit Includes: N(F)-N(F) Adaptor (1pcs), N(M)-N(M) Adaptor (1pcs), N(M)-SMA(F) Adaptor (2pcs), N(M)-BNC(F) Adaptor (2pcs), SMA(F)-SMA(F) Adaptor (1pcs), SMA(M)-SMA(M) Adaptor (1pcs), BNC T Type Adaptor (1pcs), 50 Ω SMA Load (1pcs), 50 Ω BNC Impedance Adapter (1pcs)
₩437,000
RM6041
Rack Mount Kit for RSA5, RSA3 and DS7000
₩397,000
NFP-3
Near Field Probe, Requency Range: 30MHz to 3GHz
₩700,000
DSA Utility Kit
DSA Accessories Package including：N-SMA Cable，BNC-BNC Cable，N-BNC Adapter，N-SMA Adapter，75Ω-50Ω Adapter，Antenna 2（900MHz/1.8GHz），Antenna 2
₩1,163,000
VB1080
VSWR Bridge and DSA800-VSWR software for Rigol Spectrum Analyzers. The VB1080's range is from 2-8 GHz.
₩1,030,000
OCXO-C08
High Stability Clock
₩1,070,000
SOFTWARE

DRAG TO SEE ALL

型名
DESCRIPTION
PRICE
S1210
EMI Pre-Compliance Software(Does not work with RSA3000E models. Only supported by RSA3000 models)
₩700,000
Ultra Spectrum
Software for the DSA1000 and DSA1000A series spectrum analyzers to be used within the UltraSigma package
₩370,000
