실시간 스펙트럼 분석기

RSA5000 시리즈
RSA5000 실시간 스펙트럼 분석기는 실시간 측정 및 스위프 측정, 옵션의 벡터 신호 분석 애플리케이션 소프트웨어 (VSA) 및 EMI 측정 어플리케이션 소프트웨어 (EMI)을 갖춘 우수한 성능과 사양을 갖추고 있습니다. 주파수 범위는 9kHz~6.5GHz (RSA5065)에서 트랙킹 제네레이터있는 "-TG"모델도있어, 기업의 연구 개발, 생산 라인, 교육 등의 분야에서 널리 사용할 수 있습니다.

데이터 시트

제품 자료

다운로드
가격
12,206,000 ~

6.5GHz

주파수 범위(최대)

40MHz

RTBW(최대)

1Hz

RBW(최소)

-108dBc/Hz

위상 잡음

-165dBm/Hz

표시 평균 잡음 레벨
특징
모델
소프트웨어 & 펌웨어
업그레이드
비디오
제품 매뉴얼
特徴
0
To contrast
  • MSO8064
  • MSO8064
  • MSO8064
  • MSO8064

내장 VNA 벡터 네트워크 분석 모드

VNA 모드에서 컴포넌트 및 회로 네트워크에 관련된 S11, S21 및 DTF 측정이 가능합니다. Smith 차트, 극좌표 및 기타 기능을 이용해서 컴포넌트의 네트워크 특성을 정확하게 확인할 수 있습니다.

UltraReal 기술

RSA5000는 리골(RIGOL)가 개발 한 울트라 리얼 기술을 탑재하고 최대 40MHz의 실시간 대역폭을 제공합니다. 실시간 대역폭 범위는 7.45us 기간을 초과하는 과도 신호가 100 % 캡처되어 정확히 측정하는 것이 보증됩니다.

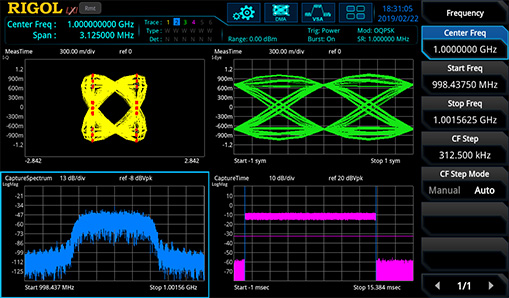

벡터 해석

벡터 신호 분석 기능 VSA는, QAM, PSK, MSK, ASK, FSK 등과 같은 다양한 디지털 변조 형식을 지원합니다.이 기능은 성상도, 아이 다이어그램 (기저 대역 신호) 등의 다차원 데이터를 신속하게 복조 및 표시하는 데 사용됩니다. 스펙트로 그램, 복조 데이터 등을 통해 설계상의 문제를 발견 할 수 있습니다.

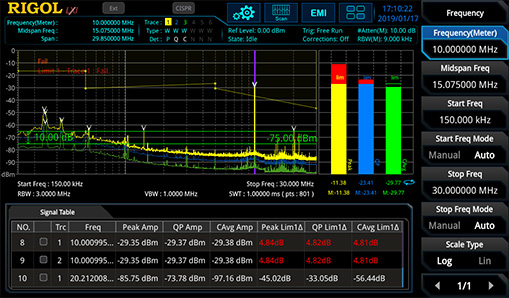

내장 EMI 측정 소프트웨어에 의한 전도 / 방출의 사전 적합성 테스트

RSA5000의 내장 EMI 측정 어플리케이션 소프트웨어는 CISPR 규격의 필터와 함께 제품의 전도 방출과 방사를 사전에 테스트하고 방출 원을 특정하여 개선하고 시장 출시 시간을 단축합니다.

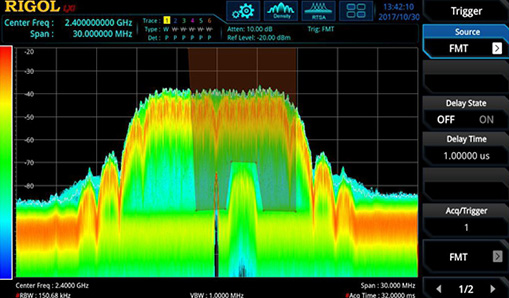

FMT 주파수 마스크 트리거

FMT 주파수 마스크 트리거는 실시간 스펙트럼 분석기의 독특한 트리거 모드입니다. 템플릿을 신속하게 구축하고 템플릿 규칙에 일치하는 신호를 정확하게 찾아 트리거 관측 범위 내에서 산발적 문제을 검출 할 수 있습니다.

기기간의 연결이 용이한 여러 인터페이스를 제공

HDMI 인터페이스를 통해 계측기를 더 큰 디스플레이 / 모니터에 연결할 수 있습니다. 웹 제어 기능을 사용하면 장치 IP 주소에 액세스하여 장치를 직접 제어 할 수 있어 용이한 원격 제어 환경이 제공합니다

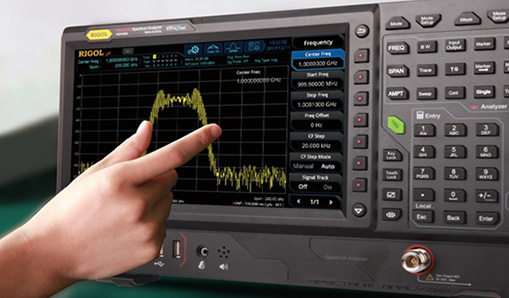

멀티 터치 스크린

RSA5000는 10.1 인치 멀티 터치 정전식 디스플레이를 제공하고 파형의 드래그, 줌 등의 다양한 제스처를 지원하여 신속한 설정이 가능합니다.

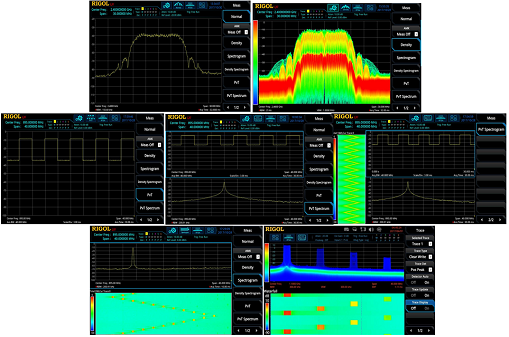

7가지의 실시간 시각화 모드

7 개의 실시간 디스플레이 모드는 RF 신호의 보충 및 분석을 용이하게합니다. PvT (전력 대 시간) 표시 또는 스펙트럼 표시는 시간에 따른 신호의 변화를 표시합니다. 일반 표시와 덴 시티 표시는 다른 설정의 추적 및 검파기 파워를 표시합니다. RSA5000는 이러한 표시를 조합 마커 및 트리거를 이용하여 시간의 RF 분석 및 디버깅 유연하게 대응할 수 있습니다.

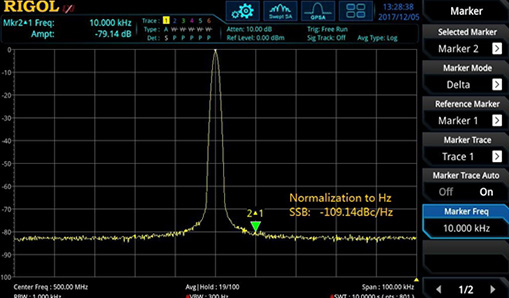

낮은 위상 잡음

우수한 스위프 성능, -108dBc / Hz의 낮은 위상 잡음

DRAG TO SEE ALL

  • 시리즈
    주파수 대역
    분해능 대역
    위상 잡음
    표시 평균 잡음 레벨
    트레킹 제너레이터
    가격
  • RSA5065
    9kHz~6.5GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    N/A
    ₩15,260,000
  • RSA5065-TG
    9kHz~6.5GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    〇
    ₩16,786,000
  • RSA5032
    9kHz~3.2GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    N/A
    ₩12,206,000
  • RSA5032-TG
    9kHz~3.2GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    〇
    ₩13,734,000
  • RSA5065N
    9kHz~6.5GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    〇
    ₩16,844,000
  • RSA5032N
    9kHz~3.2GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    〇
    ₩13,781,000

DRAG TO SEE ALL

  • 型名
    FREQUENCY RANGE
    DESCRIPTION
    PHASE NOISE
    DANL
    TRACKING SOURCE
    PRICE
    COMPARISON
  • RSA5065
    9kHz~6.5GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    N/A
    ₩15,260,000
  • RSA5065-TG
    9kHz~6.5GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    〇
    ₩16,786,000
  • RSA5032
    9kHz~3.2GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    N/A
    ₩12,206,000
  • RSA5032-TG
    9kHz~3.2GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    〇
    ₩13,734,000
  • RSA5065N
    9kHz~6.5GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    〇
    ₩16,844,000
  • RSA5032N
    9kHz~3.2GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    〇
    ₩13,781,000
소프트웨어 & 펌웨어 다운로드

DRAG TO SEE ALL

  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
소프트웨어 다운로드

DRAG TO SEE ALL

  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
대역폭 업그레이드

DRAG TO SEE ALL

型名
DESCRIPTION
PRICE
RSA5000-B40
Realtime Bandwidth Upgrade to 40MHz
₩2,007,000
기능 업그레이드

DRAG TO SEE ALL

型名
DESCRIPTION
PRICE
RSA5000-EMI
EMI Analysis Mode Option for the RSA5000
₩1,335,000
RSA5000-VSA
Vector Signal Analysis Mode Option for RSA5000
₩2,675,000
RSA5000-AMK
Advanced Measurement Kit
₩797,000
RSA5000-PA
Preamplifier option
₩533,000
ACCESSORY

DRAG TO SEE ALL

型名
DESCRIPTION
PRICE
CK106E
Vector Network Analysis Calibration kit for RSA N models. This kit enables RSA calibration from DC to 1.5 GHz.
₩463,000
CK106A
Vector Network Analysis Calibration kit for RSA N models. This kit enables RSA calibration from DC to 6.5 GHz.
₩1,320,000
VB1032
"VSWR Bridge with VSWR-DSA800, VSWR-DSA1000 licenses included Frequency range: 1 MHz - 3.2 GHz, Typical Directivity: ≥ 30 dB"
₩923,000
USB-GPIB
USB-GPIB Converter. Connect USB directly to instrument and control it via GPIB. This does not connect to a PC directly
₩483,000
ATT03301H
30dB High Power Attenuator, Max Power 100W
₩307,000
RF CATV Kit
Kit Includes 50 Ω to 75 Ω Adaptor (2pcs)
₩603,000
RF Attenuator Kit
Kit Includes 6dB Attenuator (1pcs), 10dB Attenuator (2pcs)
₩735,000
RF Adaptor Kit
Kit Includes: N(F)-N(F) Adaptor (1pcs), N(M)-N(M) Adaptor (1pcs), N(M)-SMA(F) Adaptor (2pcs), N(M)-BNC(F) Adaptor (2pcs), SMA(F)-SMA(F) Adaptor (1pcs), SMA(M)-SMA(M) Adaptor (1pcs), BNC T Type Adaptor (1pcs), 50 Ω SMA Load (1pcs), 50 Ω BNC Impedance Adapter (1pcs)
₩437,000
CB-NM-SMAM-75-L-12G
N(M)-SMA(M) RF Cable
₩290,000
CB-NM-NM-75-L-12G
N(M)-N(M) RF Cable
₩290,000
RM6041
Rack Mount Kit for RSA5, RSA3 and DS7000
₩397,000
NFP-3
Near Field Probe, Requency Range: 30MHz to 3GHz
₩700,000
DSA Utility Kit
DSA Accessories Package including：N-SMA Cable，BNC-BNC Cable，N-BNC Adapter，N-SMA Adapter，75Ω-50Ω Adapter，Antenna 2（900MHz/1.8GHz），Antenna 2
₩1,163,000
TX1000
RF Demonstration board with built in 1 GHz Oscillator, mixer, filters, and amplifier.
₩1,390,000
VB1080
VSWR Bridge and DSA800-VSWR software for Rigol Spectrum Analyzers. The VB1080's range is from 2-8 GHz.
₩1,030,000
OCXO-C08
High Stability Clock
₩1,070,000
SOFTWARE

DRAG TO SEE ALL

型名
DESCRIPTION
PRICE
S1210
EMI Pre-Compliance Software(Does not work with RSA3000E models. Only supported by RSA3000 models)
₩700,000
Ultra Spectrum
Software for the DSA1000 and DSA1000A series spectrum analyzers to be used within the UltraSigma package
₩370,000
VIDEO
[응용 프로그램] 테스트 자동화
[응용 프로그램] 검색 구성
[응용 프로그램] 테스트 설정 저장 및 사용
[응용 프로그램] RIGOL RSA 시리즈 기기의 EMI 측정 어플리케이션
[응용 프로그램] 보고서 생성
[응용 프로그램] 한계선과 마진
[응용 프로그램] 대화형 측정
[응용 프로그램] 방사 / 방출의 특정
[응용 프로그램] 피크의 특정
[응용 프로그램] 검파기 설정
[응용 프로그램] 실시간 스펙트럼 분석기를 이용한 전도성 방출 시험
[응용 프로그램] EMI 테스트 정류 효과의 비교 분석
[응용 프로그램] 전도 방출 시험에서 선형 전원의 장점
[응용 프로그램] RIGOL RSA 시리즈EMI 측정 어플리케이션
[응용 프로그램] RIGOL RSA 시리즈 기기의 EMI 측정 어플리케이션
[응용 프로그램] RF 신호 호핑 분석

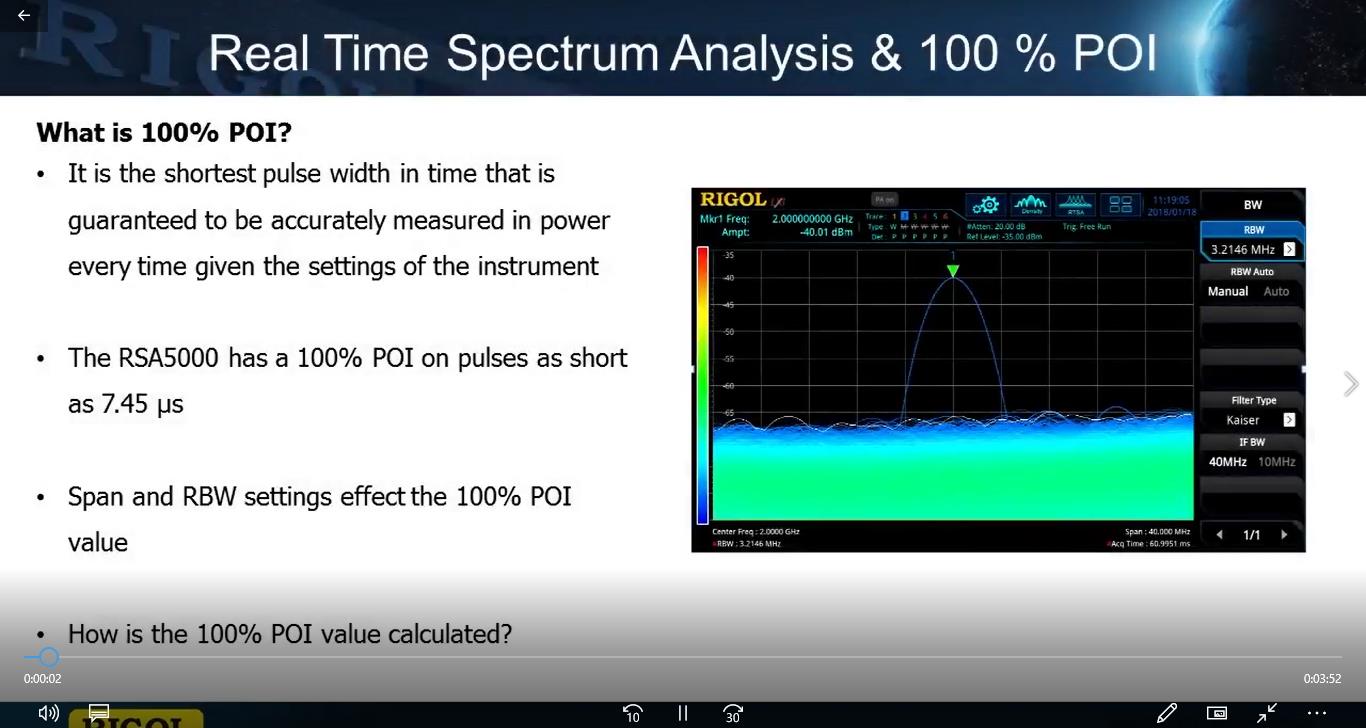

[성능] RSA5000 시리즈 스펙트럼 분석기의 신호 보충 확률
