파형 및 신호의 기본 개념
오실로스코프를 제대로 활용하기 위해서는 파형과 신호의 기본 개념을 명확하게 이해하는 것이 중요합니다. 본 콘텐츠에서는 주기적/비주기적 신호, 주요 파형 유형, 신호 무결성, 신호 왜곡 등의 개념을 중심으로 설명합니다.
📌 주기적 신호 vs 비주기적 신호
오실로스코프에서 측정되는 신호는 크게 주기적 신호와 비주기적 신호로 구분됩니다.
주기적 신호: 일정한 간격으로 반복되는 파형. 예: 사인파, 삼각파, 사각파 등.
비주기적 신호: 특정한 패턴 없이 변화하는 신호. 예: 음악 신호, 랜덤 데이터 등.
주기적 신호는 예측 가능성이 높아 분석이 용이하지만, 비주기적 신호는 더 정밀한 측정이 필요합니다.

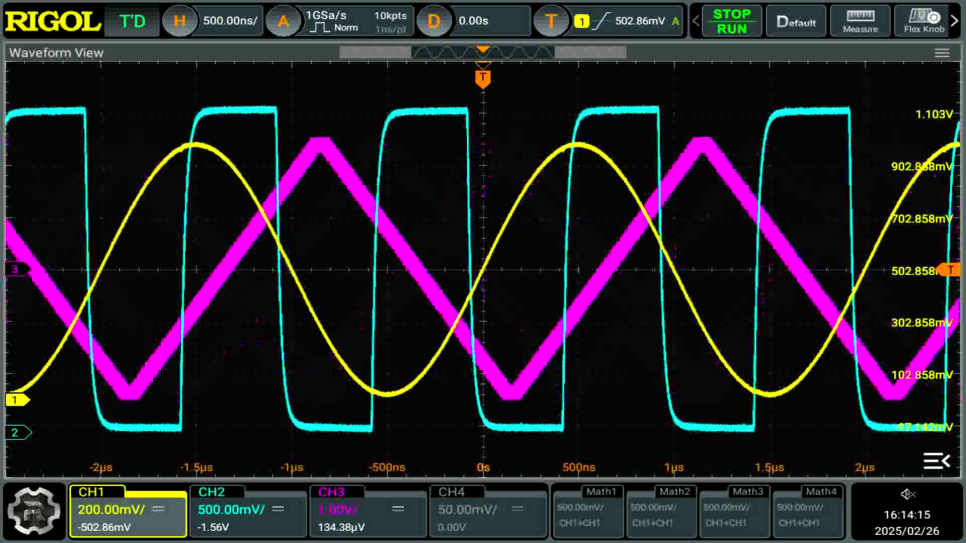

📌 주요 파형 유형

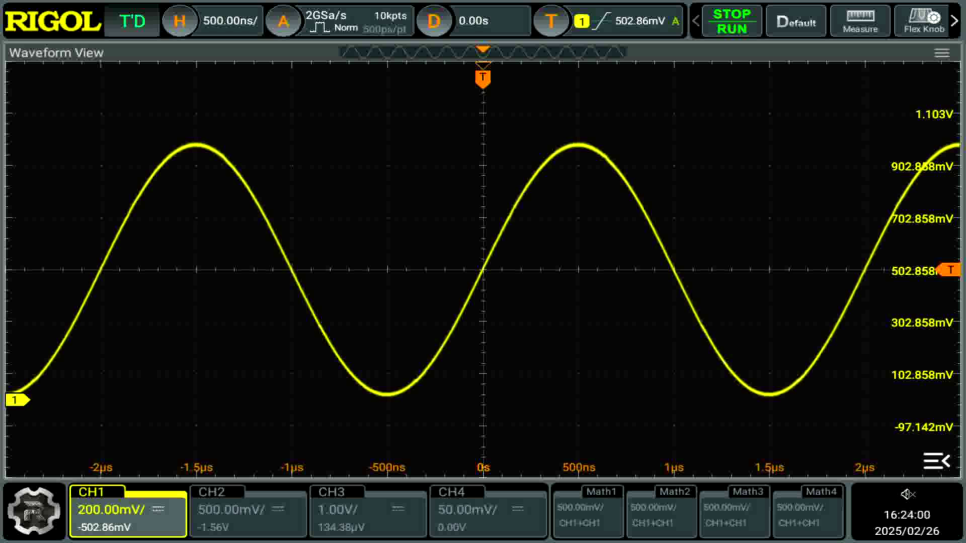

사인파 (Sine Wave): 부드러운 곡선 형태로, 오디오 신호, 교류 전류 등에서 사용

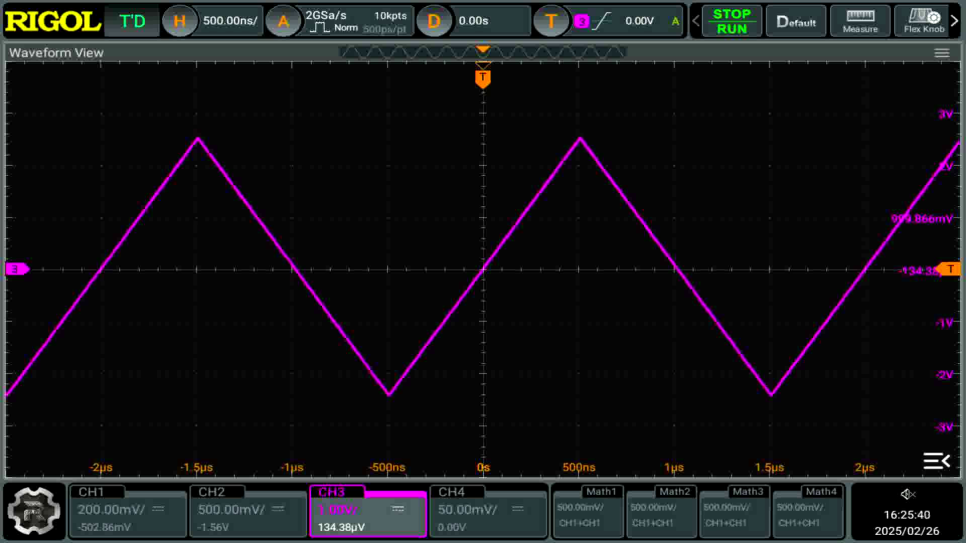

삼각파 (Triangle Wave): 선형 상승/하강 형태로, 신디사이저 및 필터 테스트에 활용

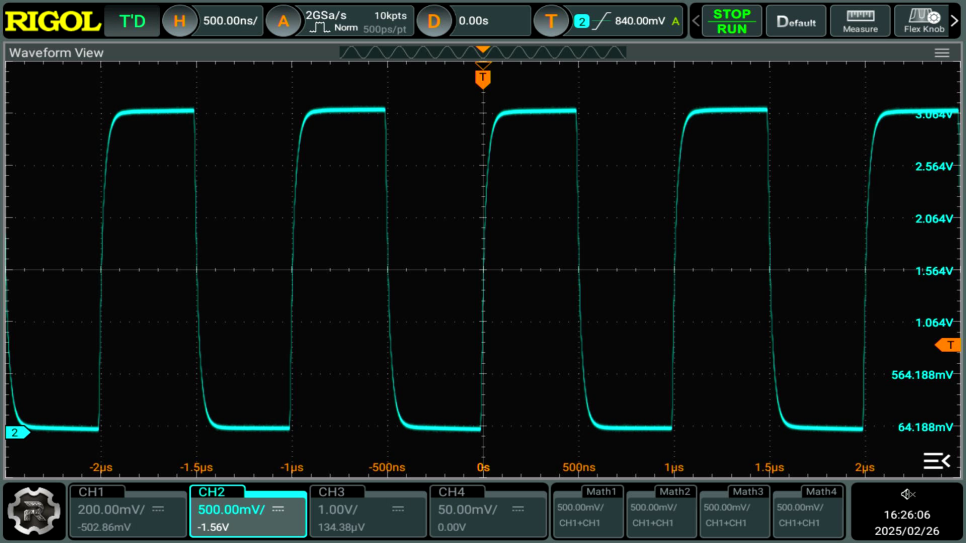

사각파 (Square Wave): 급격한 전압 변화, 디지털 회로 및 클럭 신호에 사용
각 파형은 그 특성과 용도가 다르므로, 정확한 파형 이해는 분석의 기본입니다.
📌 신호 무결성과 왜곡
신호 무결성 (Signal Integrity)이란 신호가 원형대로 손실 없이 전송되는 상태를 의미합니다.
하지만 다음과 같은 요인으로 신호가 왜곡될 수 있습니다:
- 노이즈 (Noise): 외부 간섭으로 인한 왜곡
- 지터 (Jitter): 신호 타이밍의 불안정
- 왜곡 (Distortion): 신호 모양의 비정상적 변형
이러한 현상을 분석하고 해결하기 위해서는 FFT(Fast Fourier Transform)를 사용하여 시간 영역의 신호를 주파수 영역으로 변환하는 방법이 효과적입니다.

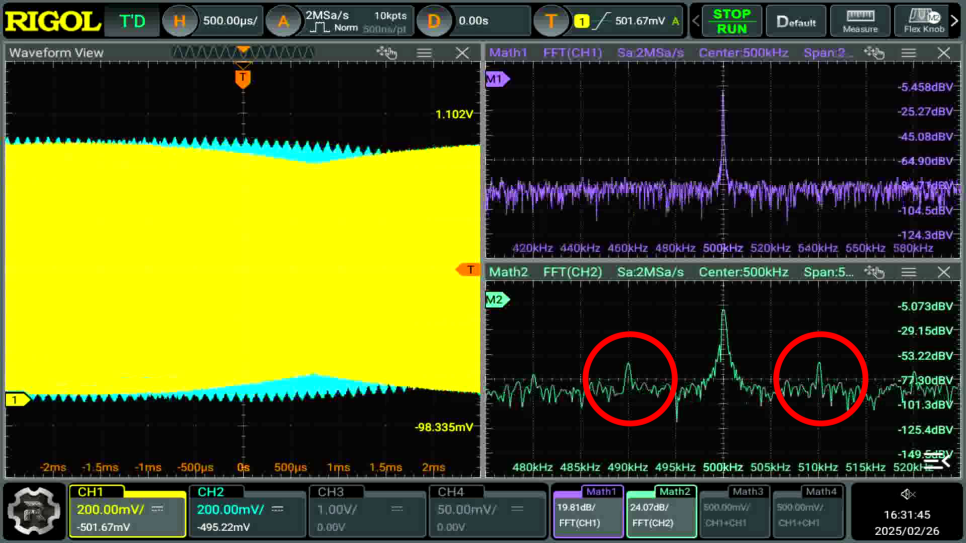

📌 FFT 분석을 통한 노이즈 확인

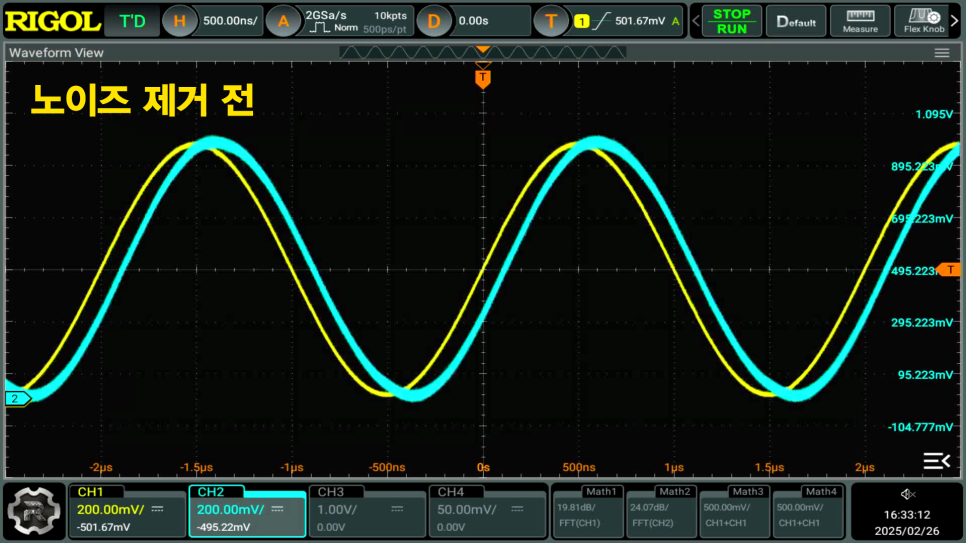

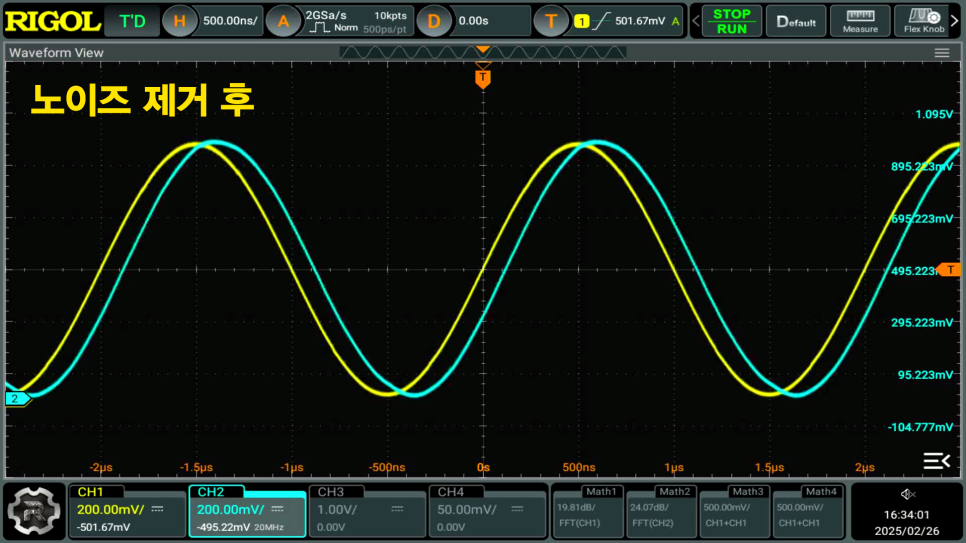

FFT를 활용하면 특정 주파수에서 발생하는 노이즈나 이상 신호를 파악할 수 있어, 필터링 적용을 통해 신호 무결성을 복구하는 데 매우 유용합니다. 노이즈 제거 전후의 파형 비교를 통해 개선 효과를 시각적으로 확인할 수 있습니다.
📌 실습 팁: 데모 보드를 활용한 분석
RIGOL의 DS6000 데모 보드와 같은 장비를 통해 다양한 신호를 생성하고 측정하며, 실전과 유사한 환경에서 신호 분석 능력을 키울 수 있습니다. RIGOL 오실로스코프는 고속 샘플링 속도와 강력한 FFT 분석 기능을 제공하여 정밀한 신호 분석과 문제 해결에 탁월한 솔루션을 제공합니다.
