오실로스코프 트리거 설정과 활용

오실로스코프에서 트리거는 신호를 안정적으로 캡처하고 특정 이벤트를 정확히 포착하기 위한 핵심 기능입니다. 본 콘텐츠에서는 에지(Edge), 펄스(Pulse), 비디오(Video) 트리거 설정과 활용 방법, 그리고 실습 과정을 단계별로 소개합니다.

📌 1. 트리거란?

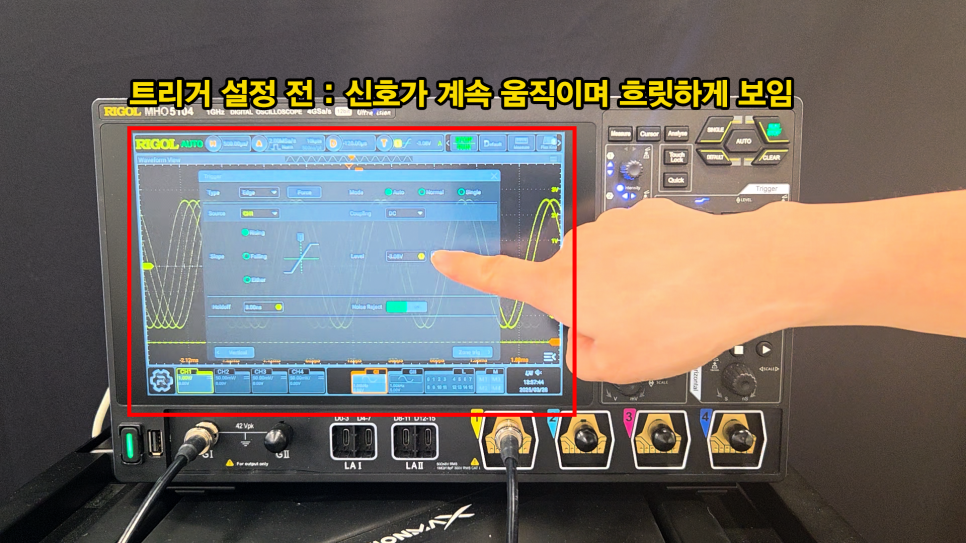

트리거는 신호가 특정 조건을 만족할 때 데이터를 캡처하는 기능입니다. 이를 통해 신호를 화면에 고정시켜 보다 명확하게 분석할 수 있습니다. 적절한 트리거 설정이 없으면 화면의 파형이 흐릿하게 움직이며 측정이 어려워집니다.

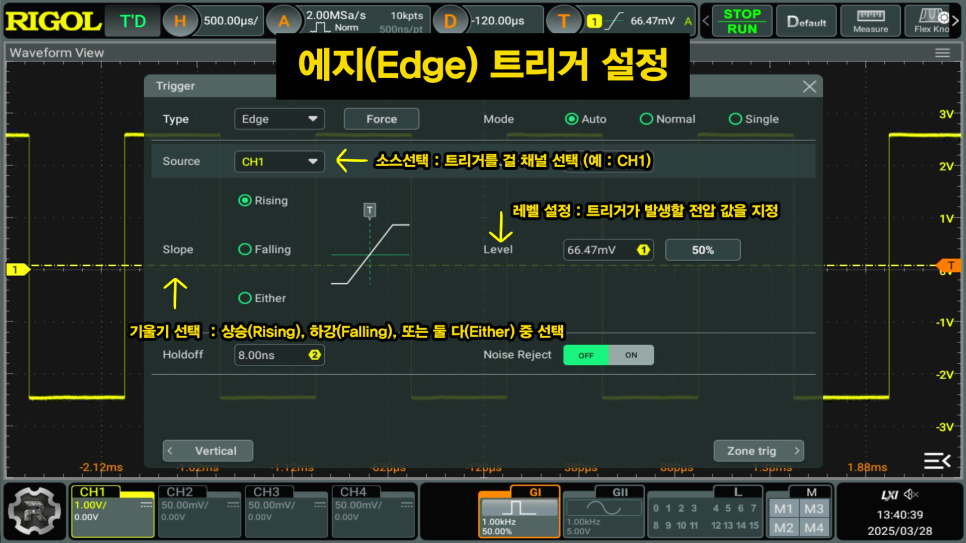

📌 2. 에지(Edge) 트리거 설정

에지 트리거는 가장 기본적인 트리거 방식으로, 신호가 특정 전압 레벨을 상승 또는 하강할 때 트리거가 발생합니다.

• 소스(Source): 트리거를 걸 채널 선택 (예: CH1)
• 기울기(Slope): 상승(Rising), 하강(Falling), 둘 다(Either) 중 선택
• 레벨(Level): 트리거 발생 기준 전압 설정

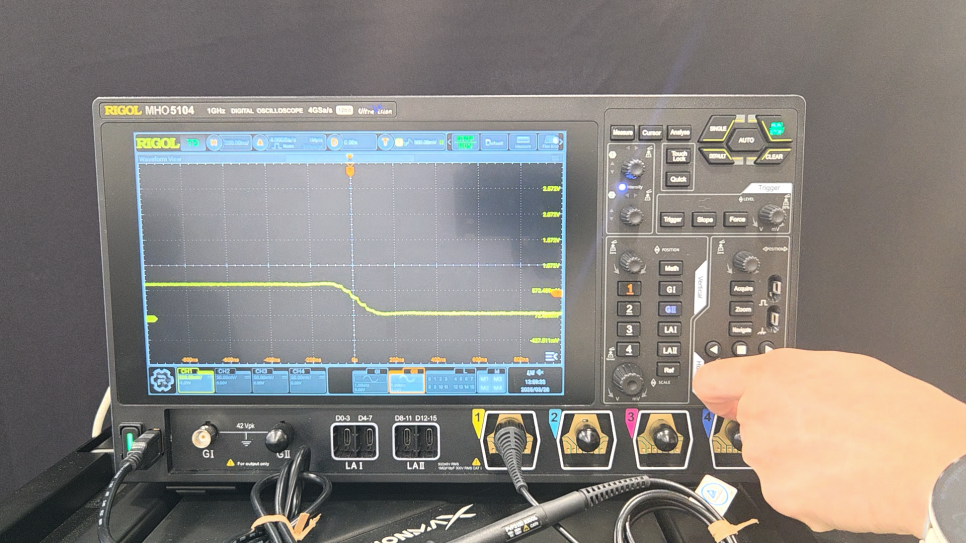

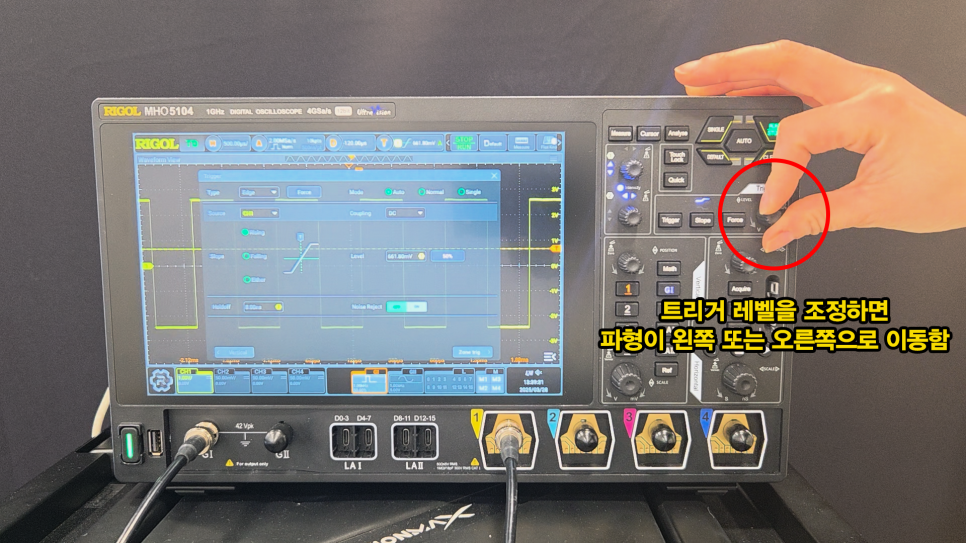

레벨을 조정하면 파형의 고정 위치가 좌우로 이동하는 것을 확인할 수 있습니다.

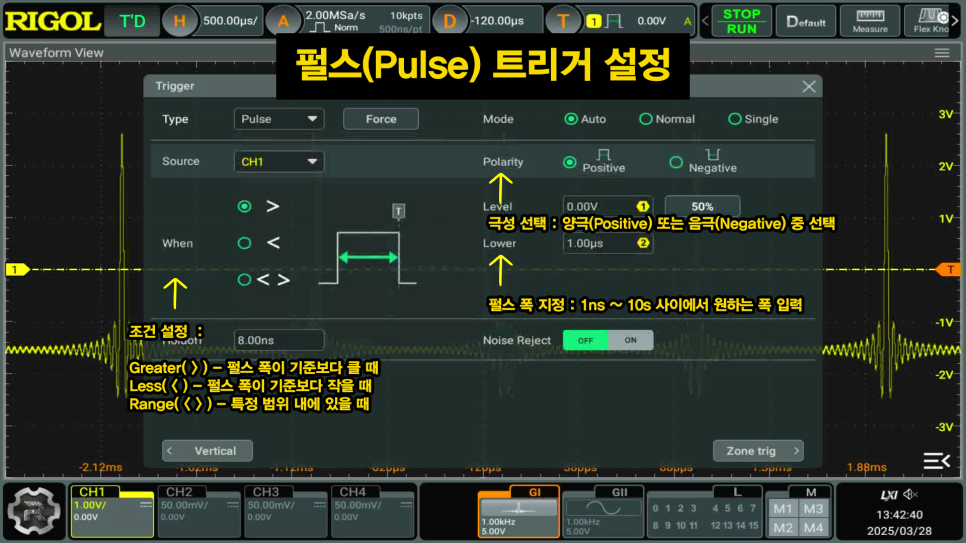

📌 3. 펄스(Pulse) 트리거 설정

펄스 트리거는 특정 폭 이상의 신호를 감지하여 트리거를 발생시키는 방식으로, 글리치나 짧은 이벤트 분석에 유용합니다.

• 소스(Source): 측정할 채널 선택
• 극성: Positive 또는 Negative
• 조건(When): Greater(>), Less(<), Range(범위 내)
• 펄스 폭: 1ns ~ 10s 사이 입력

글리치 검출이나 이벤트 필터링에 특히 효과적입니다.

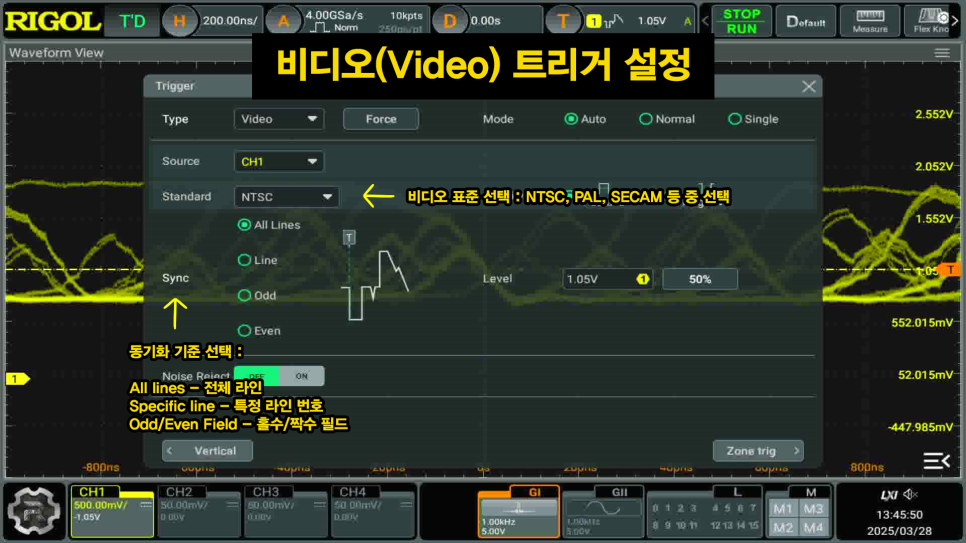

📌 4. 비디오(Video) 트리거 설정

비디오 트리거는 아날로그 영상 신호 분석에 사용되며, 특정 라인이나 필드 기준으로 신호를 안정적으로 포착할 수 있습니다.

• 소스: 비디오 신호가 연결된 채널 선택
• 극성: Positive 또는 Negative
• 표준: NTSC, PAL, SECAM 중 선택
• 동기화 기준: All Lines / Specific Line / Odd/Even Field

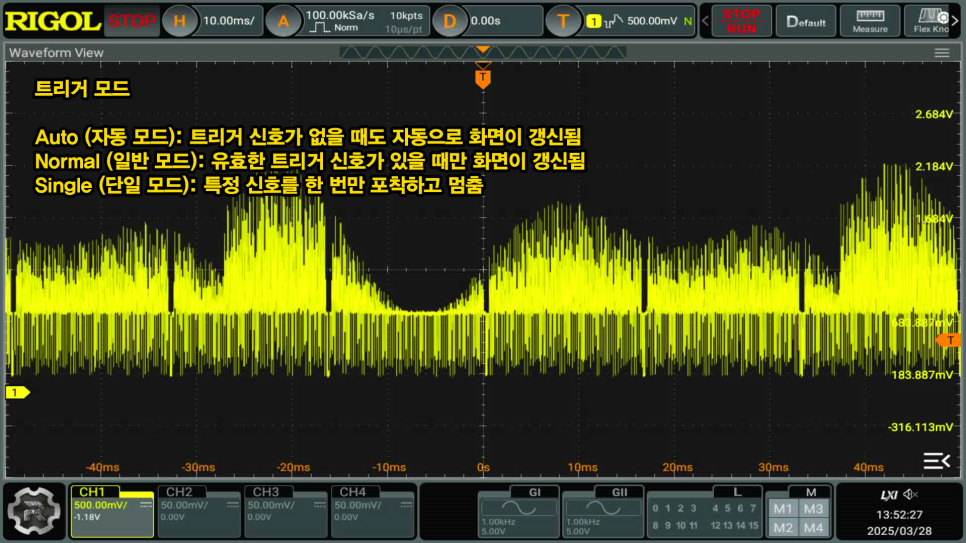

📌 5. 트리거 모드 이해하기

• Auto: 트리거 신호 없이도 화면 갱신
• Normal: 유효한 트리거 조건에서만 갱신
• Single: 단 한 번의 트리거 이후 화면 정지

Single 모드는 이벤트 포착에 유용합니다.

📌 6. 트리거 설정 실습

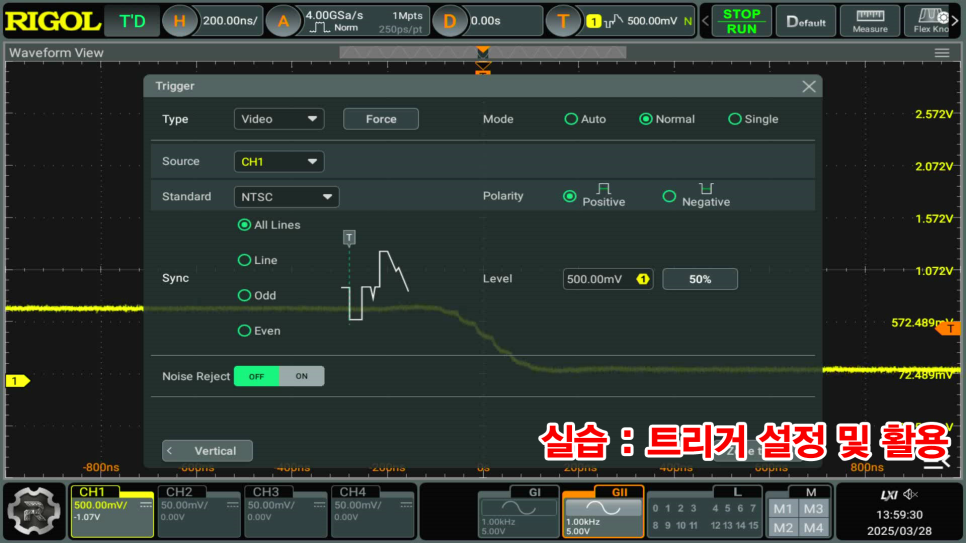

1. 트리거 타입을 Video로 선택
2. 소스 채널: CH1
3. 비디오 타입: NTSC
4. 트리거 레벨: 500mV
5. 트리거 모드: Normal
6. 비디오 신호를 화면에 캡처하여 분석

트리거 설정을 통해 신호가 어떻게 안정적으로 표시되는지 직접 실습하며 확인해 보세요.
