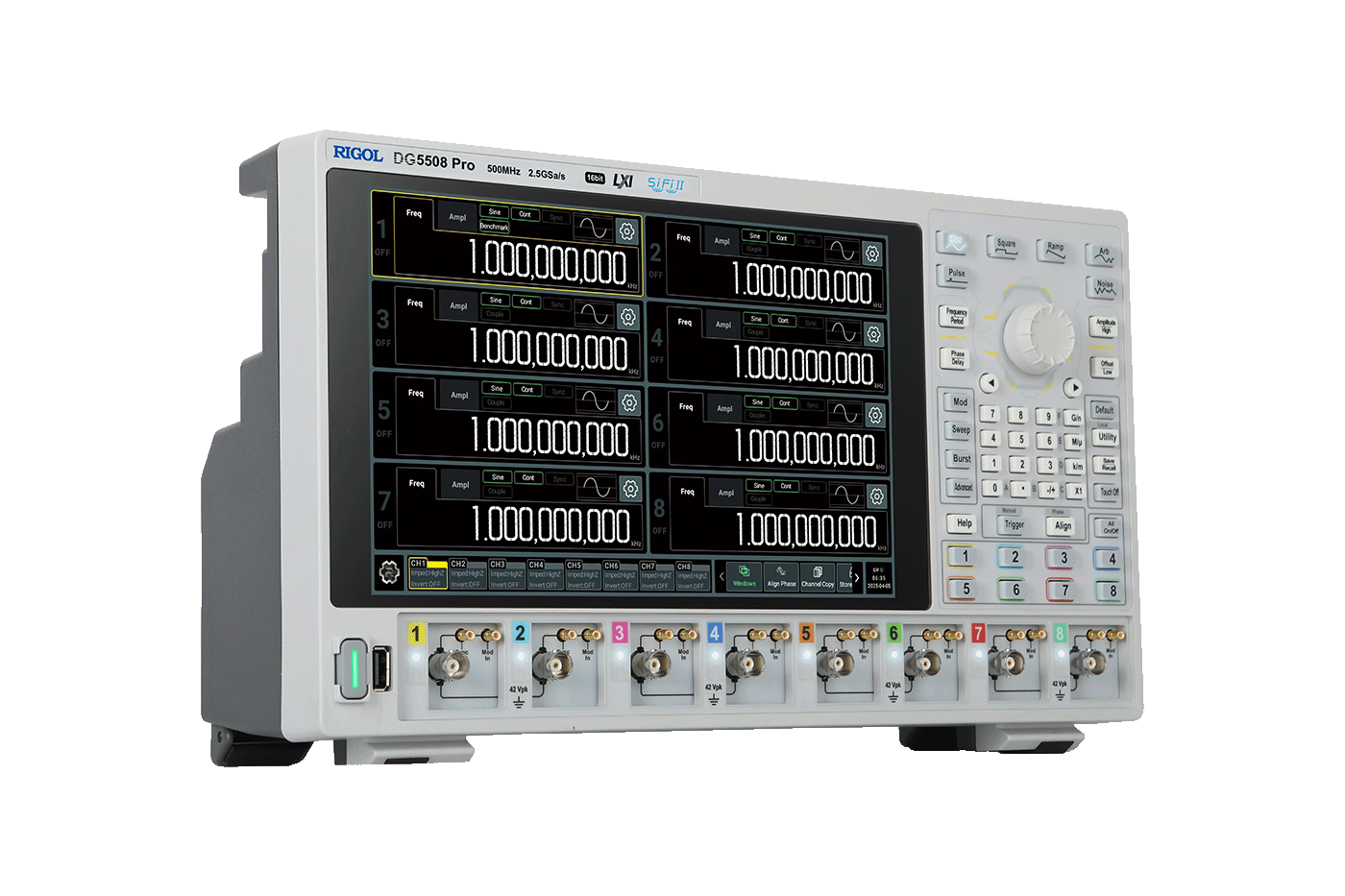

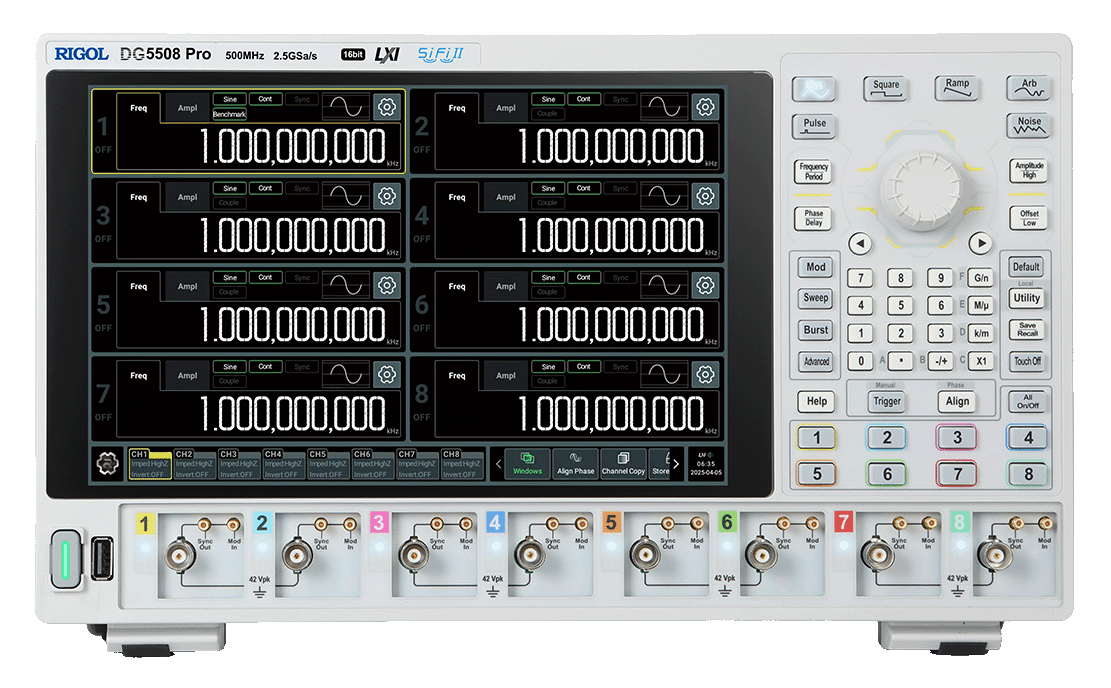

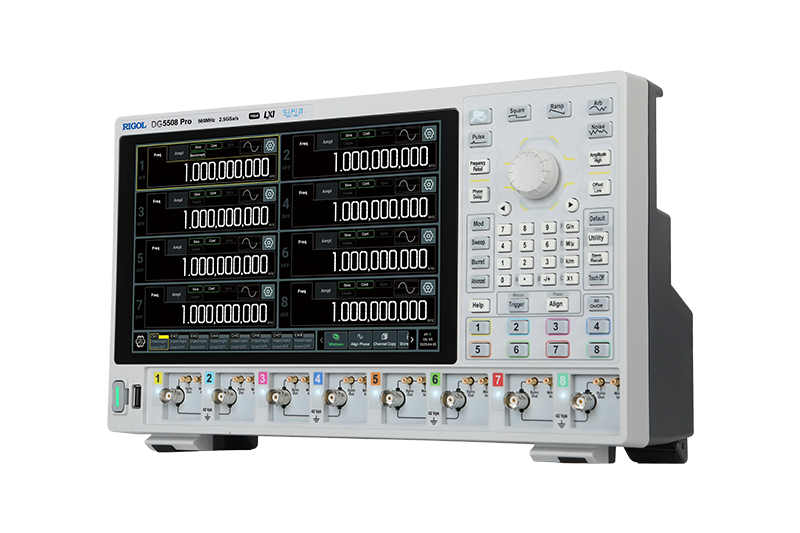

함수/파형 발생기
RIGOL이 출시한 차세대 다채널 파형 생성 솔루션 플랫폼으로, 최대 500MHz 대역폭, 2.5G/s 샘플링 속도 및 16비트 고해상도의 코어 성능을 갖추고 있을 뿐만 아니라 최대 8개의 독립 출력 채널을 컴팩트 본체에 통합합니다. DG5000 Pro는 ps단위의 정밀 동기화, 순수하고 안전한 아이솔레이트된 출력, 다중 채널, 고정밀의 복잡한 테스트 문제를 해결하고 귀중한 실험 공간과 투자를 크게 절약하도록 설계되었습니다.
500MHz
8CH
2.5GSa/s
16bits
128Mpts .opt
매우 컴팩트한 공간 효율성을 위한 고밀도 다중 채널 설계

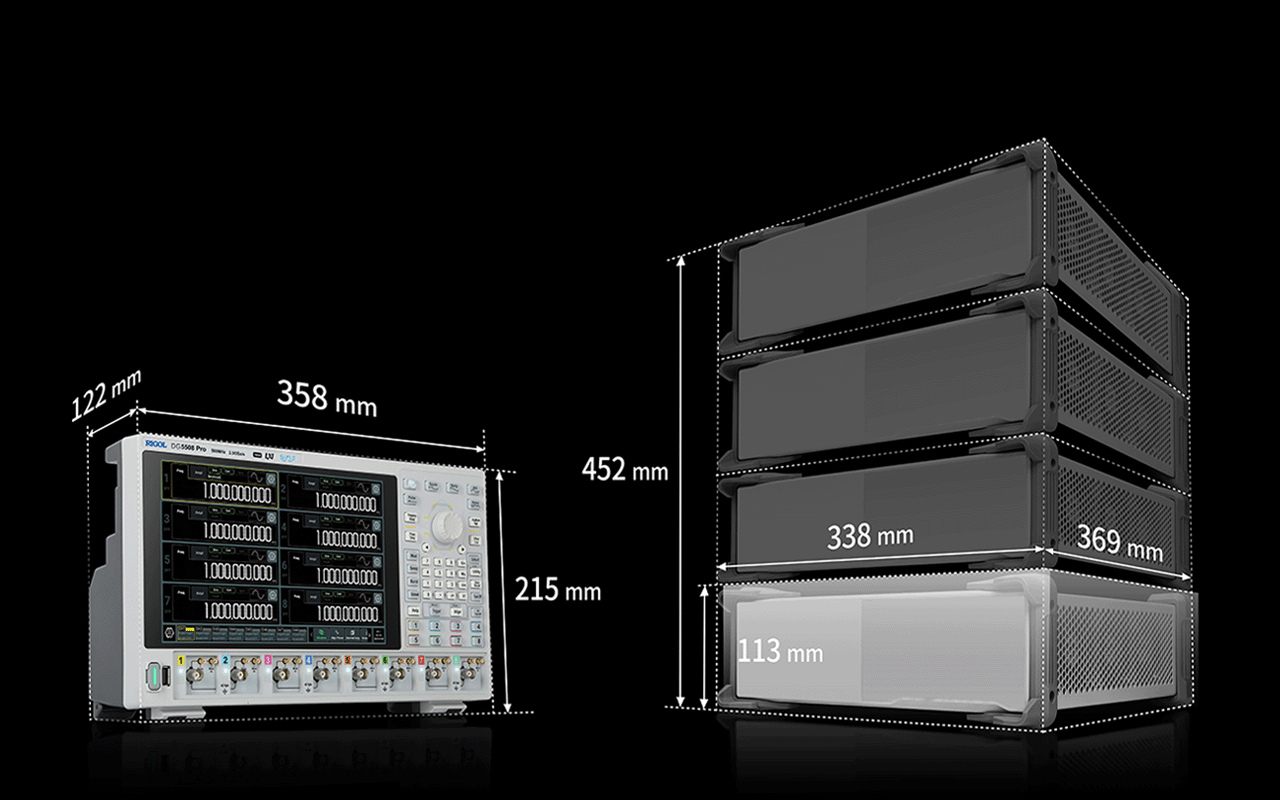

DG5000 Pro는 표준 섀시에 최대 8개의 고성능 출력 채널을 혁신적으로 통합합니다. 기존의 멀티 계측기 조합에 비해 귀중한 벤치 및 랙 공간의 최대 3분의 2를 절약합니다. 이 고밀도 설계는 복잡한 계측기 세트를 단일 장치로 교체하여 복잡한 테스트 시스템의 구성 및 관리를 크게 단순화하도록 설계되었습니다.
ps 동기화 및 ns 단위의 유연한 지연 조정

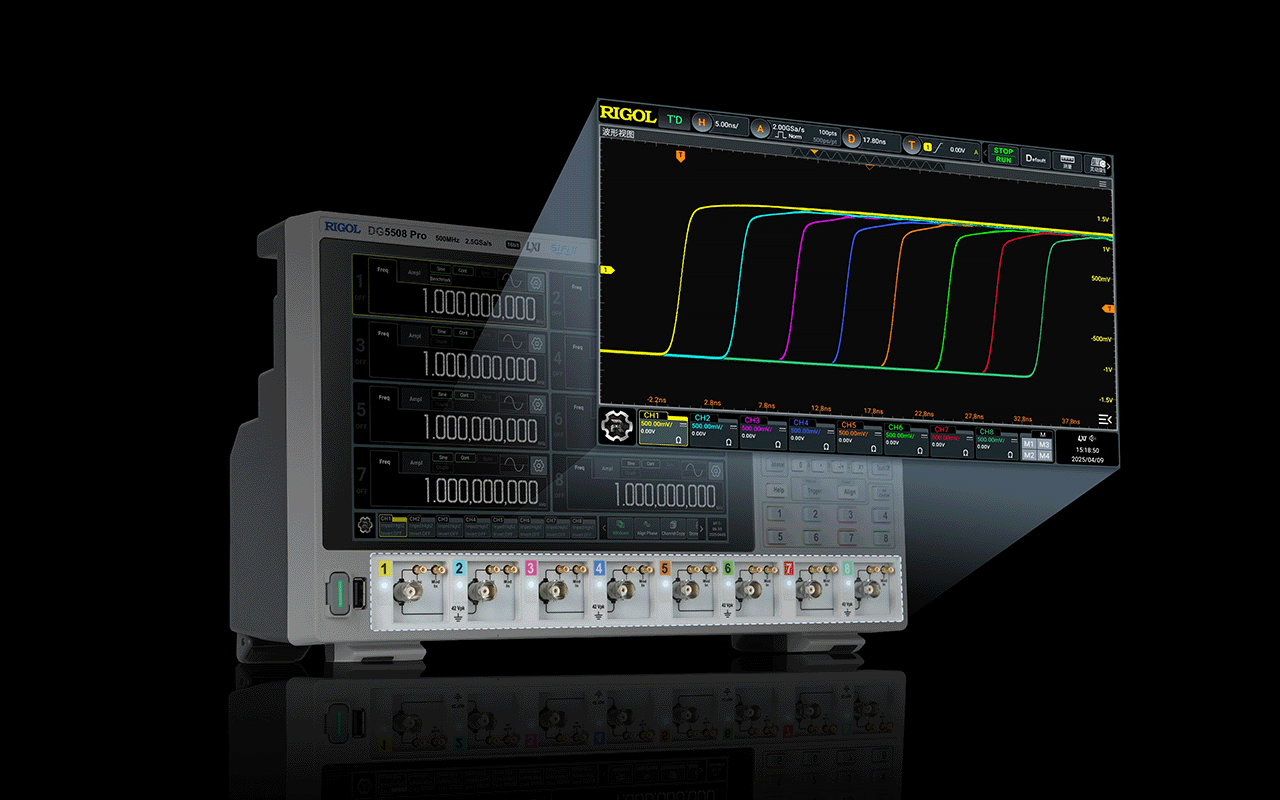

다중 채널의 가치는 정확한 타이밍 제어 기능에 있습니다. DG5000 Pro는 채널 간 동기화 편차가 500ps보다 뛰어나 다중 채널 신호의 자연스러운 높은 일관성을 보장할 뿐만 아니라 이를 기반으로 광범위한 조정 가능한 출력 지연을 제공합니다. 이 강력한 조합의 "정밀 동기화"와 "유연한 튜닝"을 사용하면 완벽한 일관성 있는 신호 세트를 생성할 수 있을 뿐만 아니라 실제 전파 지연을 쉽게 시뮬레이션하고단계적 배열 기술 연구 및 다중 채널 시스템 시뮬레이션과 같은 고급 애플리케이션에서서 다양한 복잡한 타이밍 관계를 구축할 수 있습니다.
순수하고 유연한 고립된 채널 그룹 디자인

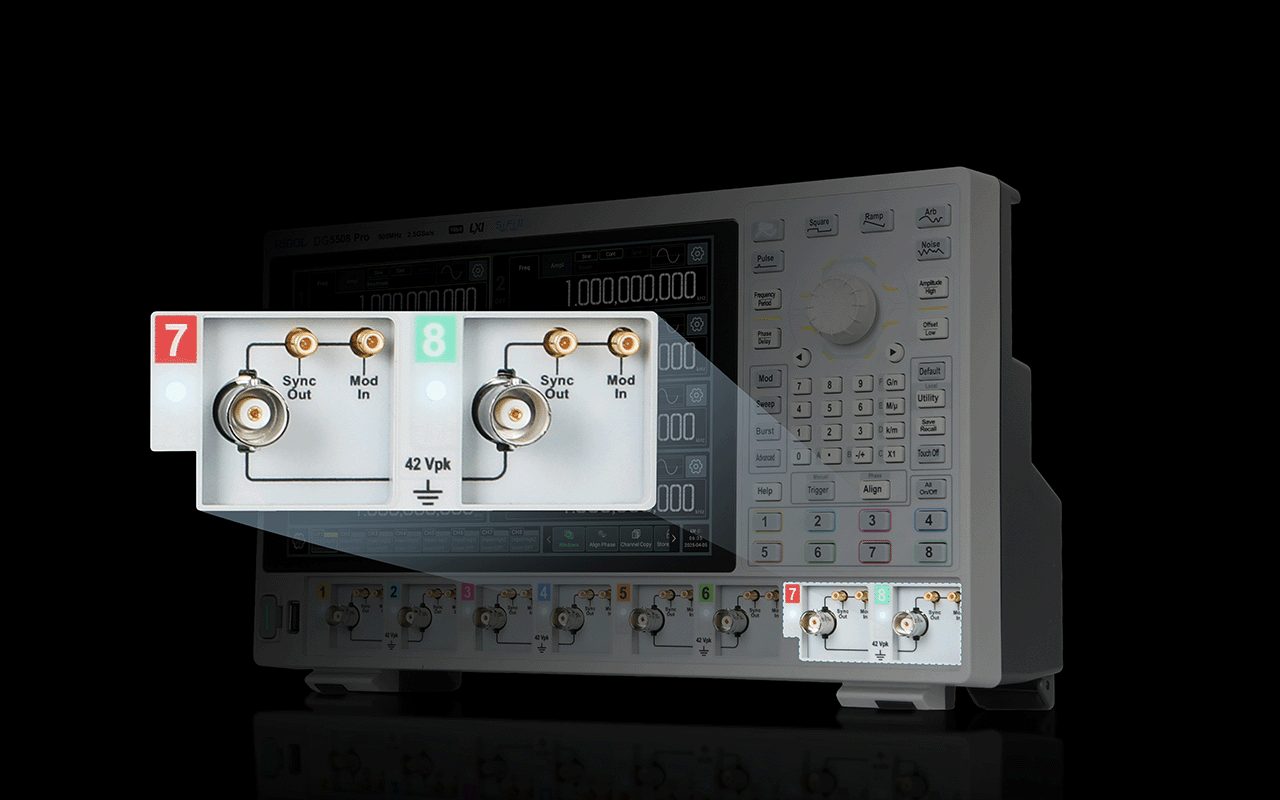

복잡한 시스템에서는 신호 무결성이 매우 중요합니다. DG5000 Pro는 고급 패킷 분리 아키텍처를 사용합니다. 채널은 완전히 독립적인 격리 그룹(CH1/2, CH3/4 등)의 네 쌍으로 구성됩니다. 각 그룹은 다른 그룹 및 인클로저로부터 전기적으로 완전히 아이솔레이트되어 여러 독립 회로를 동시에 테스트할 때 접지 루프 간섭을 효과적으로 제거합니다. 이 설계는 신호의 순도와 안전을 보장할 뿐만 아니라 그룹 내 공유 기준 접지의 구조도 자연스럽게 차동 신호를 생성하는 데 적합하여 혼합 신호 테스트에서 타의 추종을 불허하는 유연성을 제공합니다.
높은 샘플링 속도, 높은 충실도
최대 2.5G/s의 샘플링 속도와 16비트 수직 해상도로 DG5000 Pro는 신호의 모든 세부 사항을 캡처하고 재현합니다. 표준 기능이든 복잡한 임의 파형이든 극도의 충실도로 복원할 수 있어 안정적이고 신뢰할 수 있는 "골드 표준" 신호 소스를 제공합니다.
신호 높은 충실도, 매우 낮은 지터
RIGOL의 독점적인 SiFi II 신호 높은 충실도 기술 덕분에 DG5000 Pro의 신호 지터는 놀라운 200ps 수준으로 제어됩니다. 즉, 파형의 모든 가장자리가 매우 안정적이고 깨끗합니다. 고속 시스템의 클럭 소스로 사용하든 정확한 타이밍이 필요한 테스트의 경우 매우 낮은 지터 스펙을 통해 신호가 시간 차원에서 정확할 수 있습니다.
전체 시스템은 고속 사각파와 함께 표준으로 제공됩니다.
DG5000 Pro의 전체 범위는 최대 170MHz 사각파를 출력할 수 있으며 상승 시간은 0.8ns 입니다. 이는 표준 구성조차도 고속 디지털 신호의 시뮬레이션과 테스트를 쉽게 처리할 수 있음을 의미합니다. "entry-level, yet fully loaded"라는 디자인 컨셉을 통해 어떤 선택에서도 타협하지 않는 성능을 달성할 수 있습니다.
유연한 다중 펄스 기능
현대 전력 반도체 테스트를 위해 설계되었습니다. DG5000 Pro는 2 ~ 30 개의 편집 가능한 버스트 생성을 지원하여 이중 펄스 테스트(DPT)와 같은 애플리케이션 시나리오를 쉽게 구축할 수 있습니다. MOSFET, IGBT 및 기타 장치의 동적 특성을 분석하는 데 이상적인 도구입니다.
고급 파형 시퀀스 기능
반복적인 작업을 자동화합니다. 최대 512단계의 시퀀스 편집 기능을 사용하면 한 번에 완전히 자동화된 테스트 케이스로 수동으로 전환해야 하는 여러 파형을 조정할 수 있습니다. 이는 테스트 효율성을 크게 향상시킬 뿐만 아니라 복잡한 테스트 프로세스의 일관성과 반복성을 보장합니다.
멀티 톤 변조 기능
강력한 멀티 톤 신호 생성 기능이 내장되어 있어 최대 16 톤의 중첩 신호를 쉽게 생성할 수 있으며 각 톤의 진폭과 위상을 유연하게 편집할 수 있습니다. 증폭기, 필터 및 기타 장치의 변조 간 왜곡 및 비선형 특성을 분석하는 효율적인 도구입니다.
PRBS 및 사용자 지정 패턴 출력
내장된 패턴 생는 의사 임의 코드(PRBS2~PRBS32) 또는 사용자 정의 패턴을 최대 300M 보드 속도로 출력할 수 있습니다. 고속 직렬 버스 및 디지털 인터페이스 수신기(예: 아이 다이어그램, 비트 전송률 오류)의 성능을 확인하기 위한 직접적이고 신뢰할 수 있는 신호 소스입니다.
-
시리즈최대 출력 주파수샘플링 속도수직 해상도채널임의 파장 길이가격 (부가세 별도)
-
DG5508 Pro500MHz2.5GSa/s16bits8CH128Mpts .opt
-
DG5358 Pro350MHz2.5GSa/s16bits8CH128Mpts .opt
-
DG5504 Pro500MHz2.5GSa/s16bits4CH128Mpts .opt
-
DG5258 Pro250MHz2.5GSa/s16bits8CH128Mpts .opt
-
DG5354 Pro350MHz2.5GSa/s16bits4CH128Mpts .opt
-
DG5254 Pro250MHz2.5GSa/s16bits4CH128Mpts .opt
-
DG5502 Pro500MHz2.5GSa/s16bits2CH128Mpts .opt
-
DG5352 Pro350MHz2.5GSa/s16bits2CH128Mpts .opt
-
DG5252 Pro250MHz2.5GSa/s16bits2CH128Mpts .opt
