신호 출력 기능
DSG3000 출력 신호 주파수는 최대 12GHz이며, 연속파, 다양한 형태의 저주파수 신호 및 다양한 매개변수를 주파수/진폭 스캔 신호로 설정할 수 있고, 출력 신호는 정확하고 안정적이며 파워 미터를 통해 자동 보정을 제공합니다

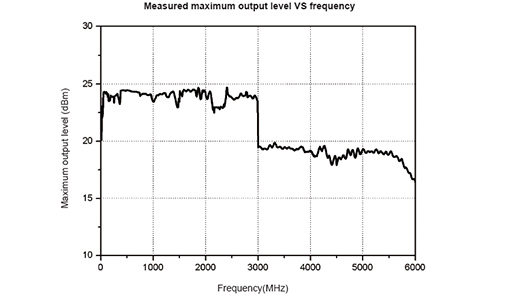

고전력 신호 생성 기능
최대 출력 진폭은 +13dBm(공칭값)이며, +25dBm으로 설정할 수 있으며, 이는 증폭기의 비선형성 테스트에 부합한다.

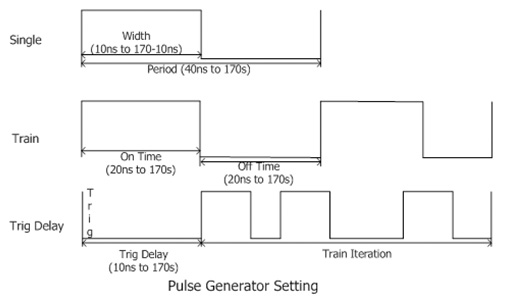

최대 80dB의 스위칭 비율을 제공하는 펄스 변조
표준 펄스 변조, 최대 80dB의 펄스 온/오프 비율, 옵션 맞춤형 펄스 시퀀스, 단일 펄스, 이중 펄스 및 임의 펄스 시퀀스 생성, 아날로그 변조 외부 변조 입력 기능을 통해 ASK, FSK, PSK와 같은 단순 디지털 변조 출력을 쉽게 구현할 수 있습니다

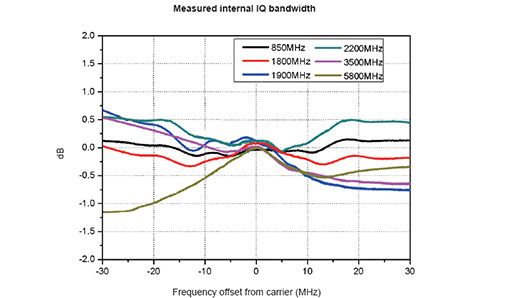

내부 및 외부 IQ 모듈화
사용자는 내부 및 외부 IQ 변조 모드, 최대 60MHz의 내부 I+Q 변조 대역폭, EVM <0.7%, 외부 I+Q 변조 대역폭 240MHz, EVM <0.8%(일반) 및 Ultra IQ Station을 모두 선택하여 편리하게 생성된 벡터 신호 파형을 생성할 수 있습니다

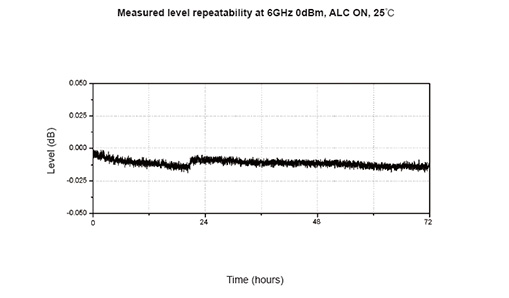

안정적인 출력 진폭 안정성
우수한 반복성은 72시간 출력 진폭 편차가 0.02dB 미만이라는 충분한 테스트 신뢰도를 엔지니어에게 제공합니다
다중 변조 방식
표준 진폭 변조, 주파수 변조, 등변변조 아날로그 변조 및 펄스 변조 및 펄스 발생기, 사용자 정의 펄스 시퀀스 옵션, I/Q 변조 및 IQ 기저대역 생성기는 QAM, ASK, PSK, FSK, MSK와 같이 일반적으로 사용되는 다양한 변조 신호를 생성할 수 있습니다. 모든 변조는 내부 및 외부 변조 소스를 지원합니다

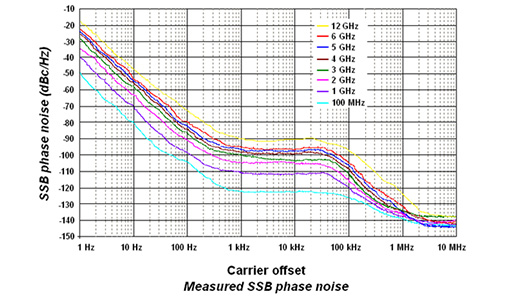

위상 잡음 메트릭
높은 신호 순도, 위상 잡음 일반 값 < -110dBc/Hz @ 20kHz, 미국의 유사 제품; 높은 안정성 클럭 기준을 개선하면 보다 나은 근거리 잡음 지수를 얻을 수 있습니다

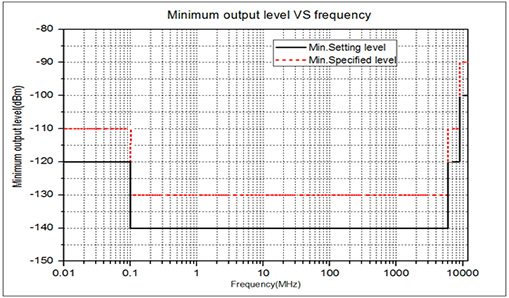

작은 신호 출력 기능
까다로운 수신기 감도 테스트를 위한 최소 출력 진폭 -130dBm(-140dBm으로 설정 가능)입니다
-
