디지털 어레이 계측 제어 솔루션

SPQ 시리즈

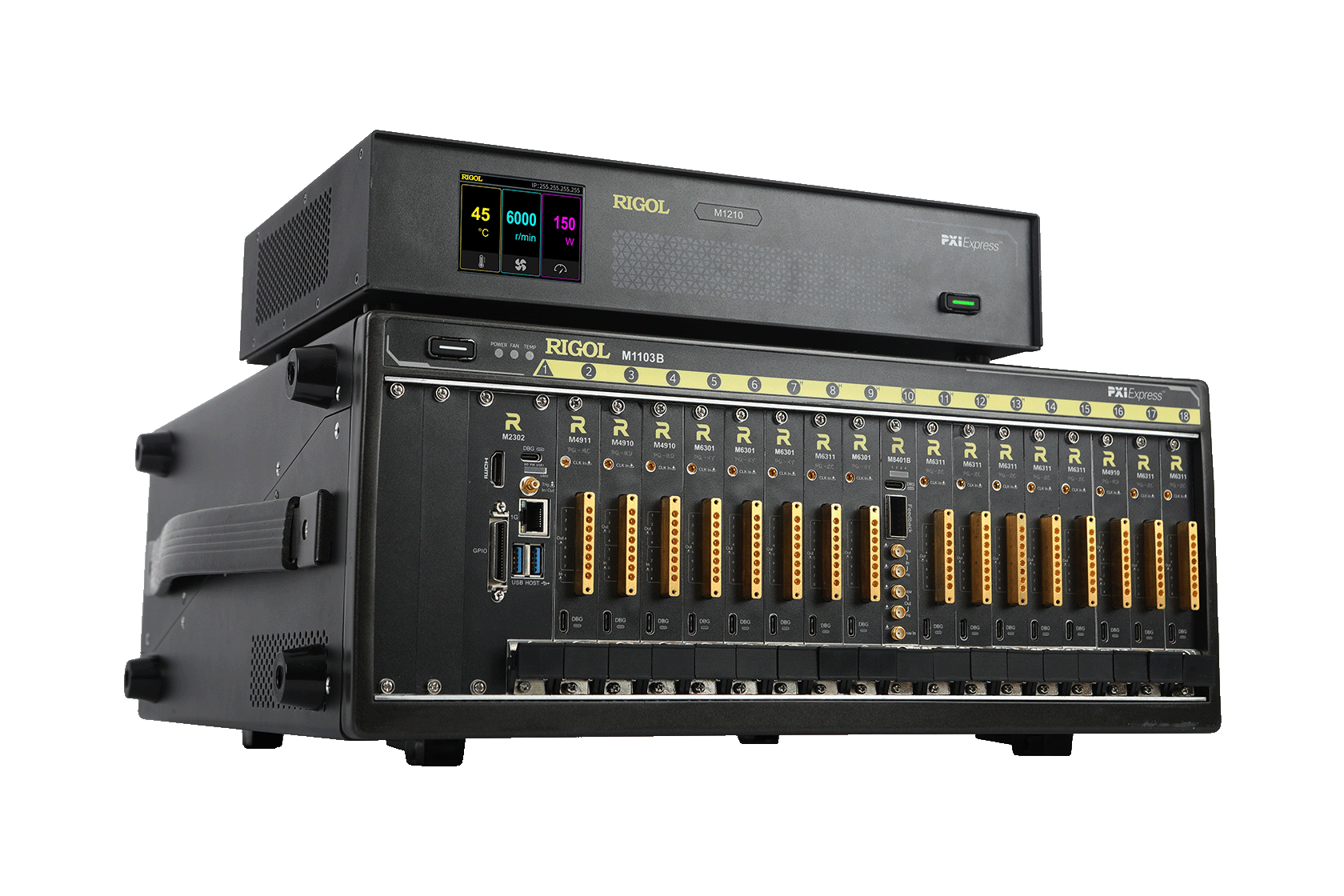

RIGOL이 출시한 SPQ 디지털 어레이 측정 및 제어 시스템은 고급 컴퓨팅을 위해 설계되었습니다. SPQ는 모듈화의 설계 개념을 채택하고 측정 및 제어 요구 사항에 따라 다양한 비즈니스 모듈을 분할하여 정확하고 다양한 마이크로파 제어, 데이터 수집 분석 및 실시간 피드백을 실현하고 바이어스 전압을 제공하고 중첩 마이크로파 신호, 시계 및 트리거 분배 등을 제공합니다. 여러 단계의 개발 끝에 SPQ는 점차 고급 컴퓨팅 전용 측정 및 제어 시스템으로 발전하여 많은 전통적인 측정 및 제어 장비의 테스트 고충을 해결했습니다. SPQ 디지털 어레이 측정 및 제어 시스템은 동시에 고급 컴퓨팅의 최신 기능 및 성능 요구 사항을 충족하면서 끊임없이 발전하고 있으며 고급 컴퓨팅 측정 및 제어 분야에서 벤치마크 솔루션이 되었습니다.

가격 (부가세 별도)
-

6/8/10 GSa/s

마이크로파 제어 샘플링 레이트

3/4/5 GSa/s

마이크로파 판독 샘플링 레이트

14 bit

해상도

0.1GHz-9.8GHz

주파수 대역

더 높은 마이크로파 신호 품질

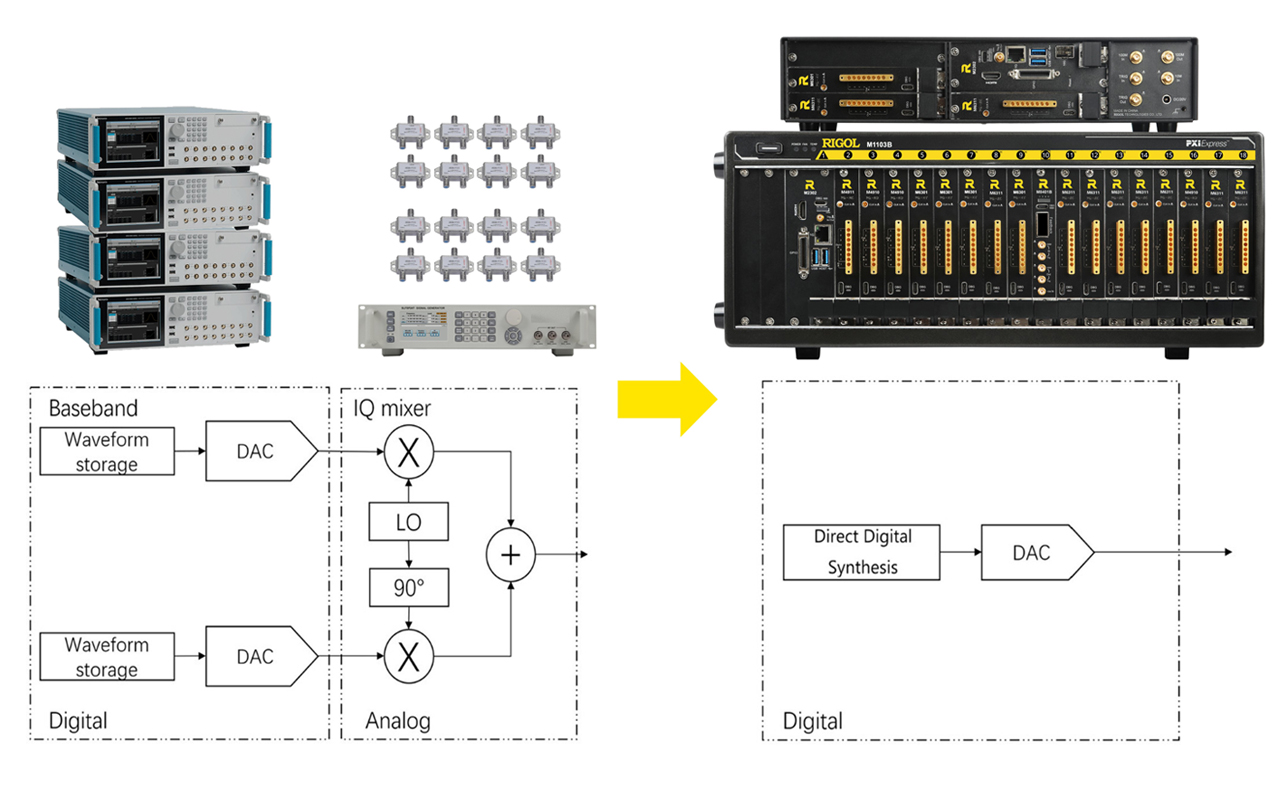

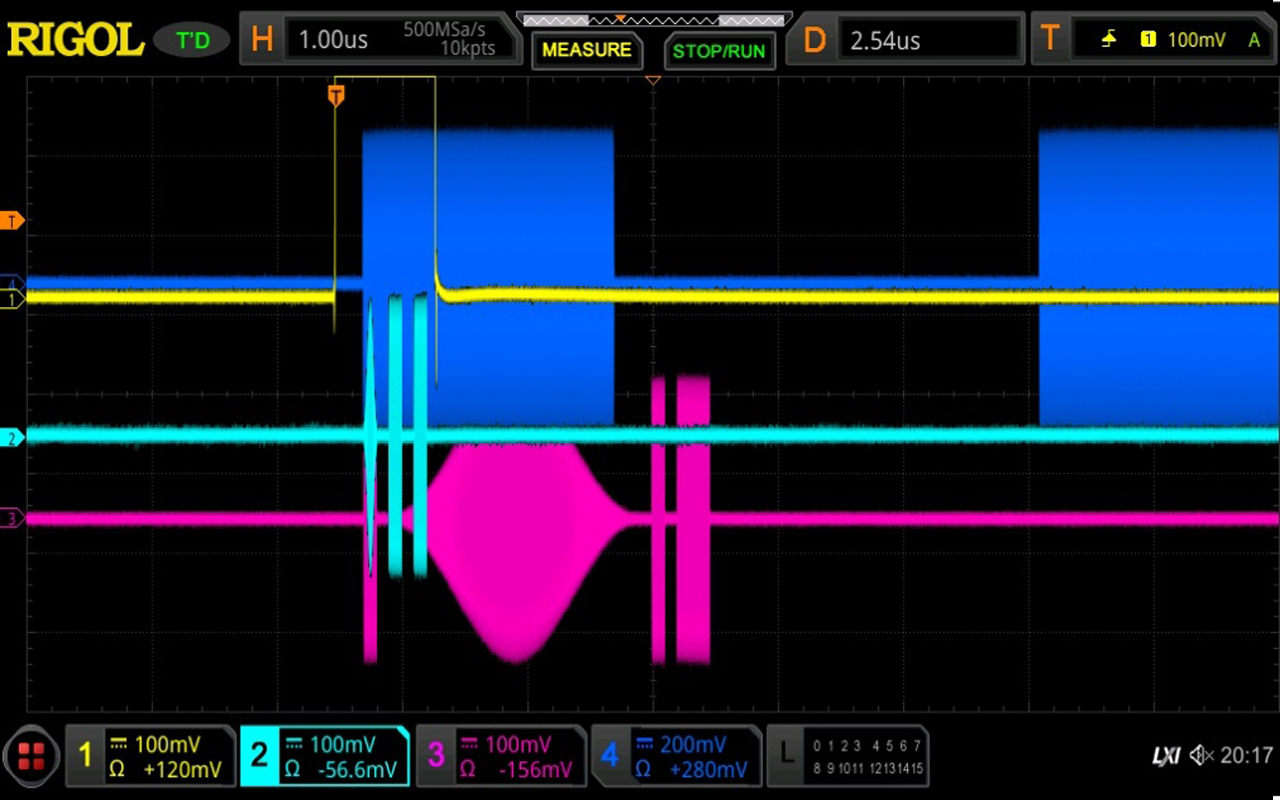

SPQ는 높은 샘플링 속도 직접 디지털 재생을 사용하여 기존의 베이스밴드 혼합을 대체하여 로컬 오실레이터 누출 및 IQ 오프셋을 근본적으로 제거합니다. 디지털 직접 출력은 각 마이크로파 펄스 진폭을 일관되고 위상 정확하며 파형이 오염되지 않으며 전반적인 신호 순도와 장기적 안정성이 크게 향상되어 소음에 민감한 컴퓨팅 장치에 정확하고 신뢰할 수 있는 주행 기반을 제공합니다

구조가 단순하고 명확하며 측정 및 제어 시스템이 매우 빠르게 구축됩니다.

디지털 스트레이트 아웃 아키텍처를 통해 컴퓨팅 장치는 믹서와 다중 채널 합성 없이도 하나의 신호 포트만 연결할 수 있습니다. 배선량이 급격히 감소하고 디버깅 프로세스가 간소화되며 시스템을 매우 짧은 시간에 구축할 수 있습니다. 구조가 한 눈에 선명하고 유지보수가 편리합니다. 수백 개의 컴퓨팅 장치의 실험적인 측정 및 제어를 위한 효율적이고 신뢰할 수 있는 하드웨어 지원을 제공합니다.

소규모에서 대규모 수요에 이르기까지 높은 통합, 전체 적용 범위

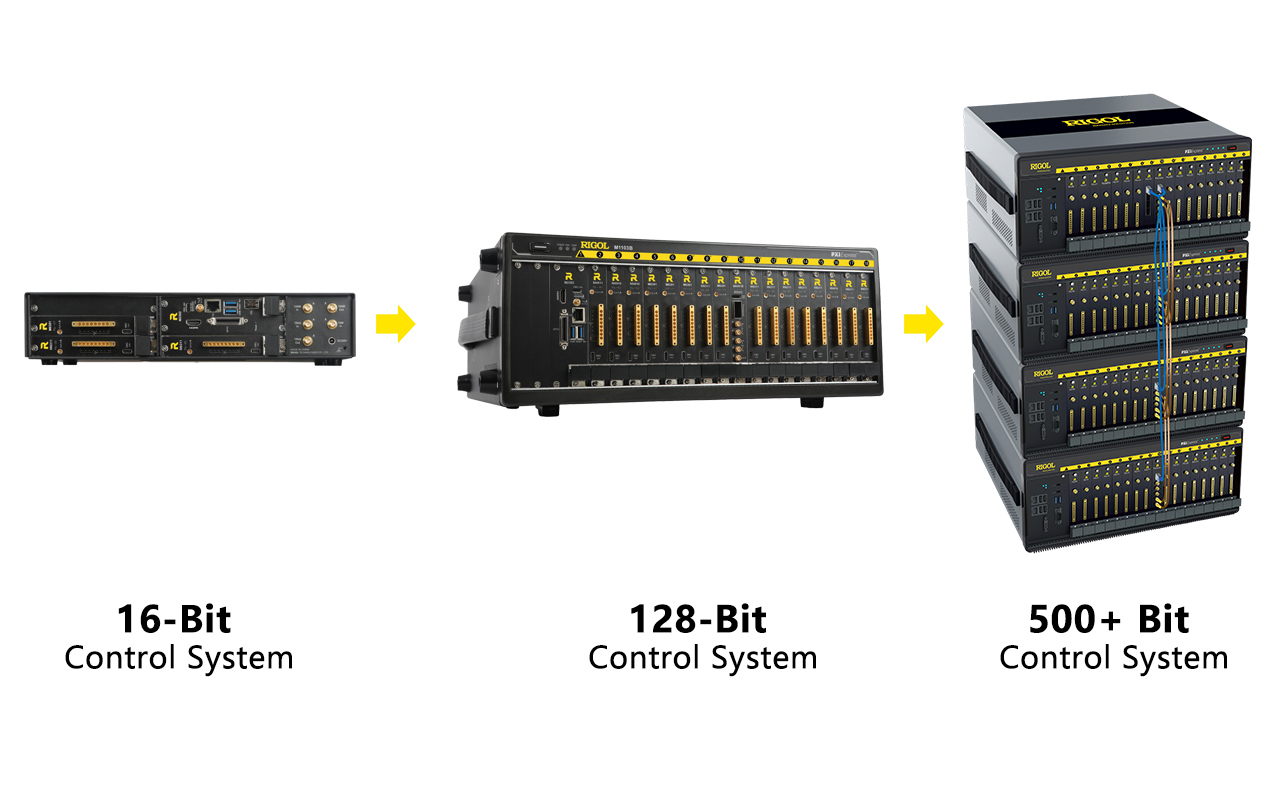

19인치 16U 섀시에서 SPQ는 500개 이상의 마이크로파 측정 및 제어 채널을 채널 격리 65dBc와 통합하여 크로스 스토크를 효과적으로 억제할 수 있습니다. 전체 통합은 기존 솔루션보다 10배 높고 전체 스택 측정 및 제어 기능과 간단한 배선 밸런스 스케일 및 안정성이 있어 고급 컴퓨팅 시스템을 적은 수의 비트에서 많은 수의 비트로 쉽게 확장할 수

최적화된 비트 성능을 위한 매우 낮은 시스템 노이즈

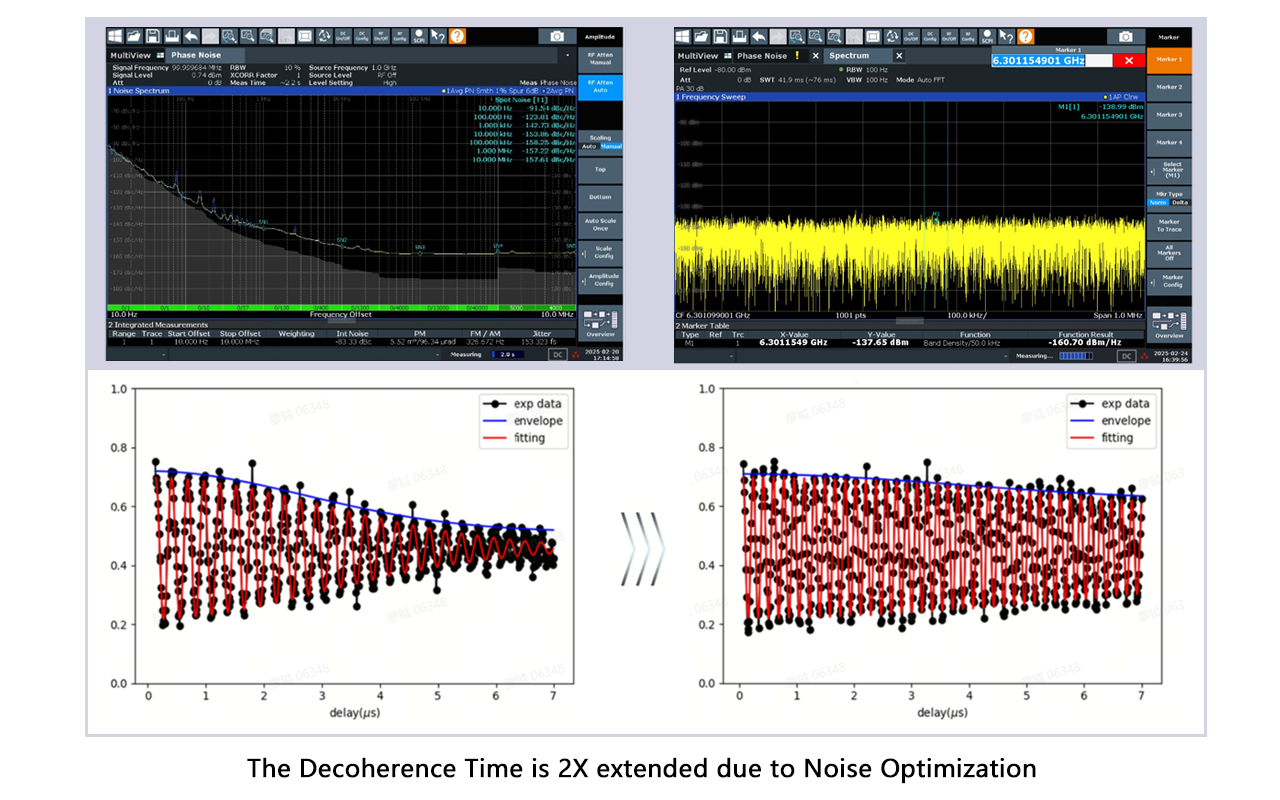

SPQ는 100MHz 출력 및 1kHz 오프셋에서 142dBc/Hz 위상 노이즈를 달성하고 노이즈 전력 스펙트럼 밀도가 160dBm/Hz보다 낮아 노이즈에 민감한 컴퓨팅 셀을 위한 깨끗한 환경을 조성합니다. 비트의 비일관성 시간이 크게 연장되고 계산 가능한 창이 기존 솔루션의 두 배 이상이므로 심층 실험의 장기적인 안정적인 작동을 보장합니다.

슈퍼컴퓨팅 및 고급 컴퓨팅 통합

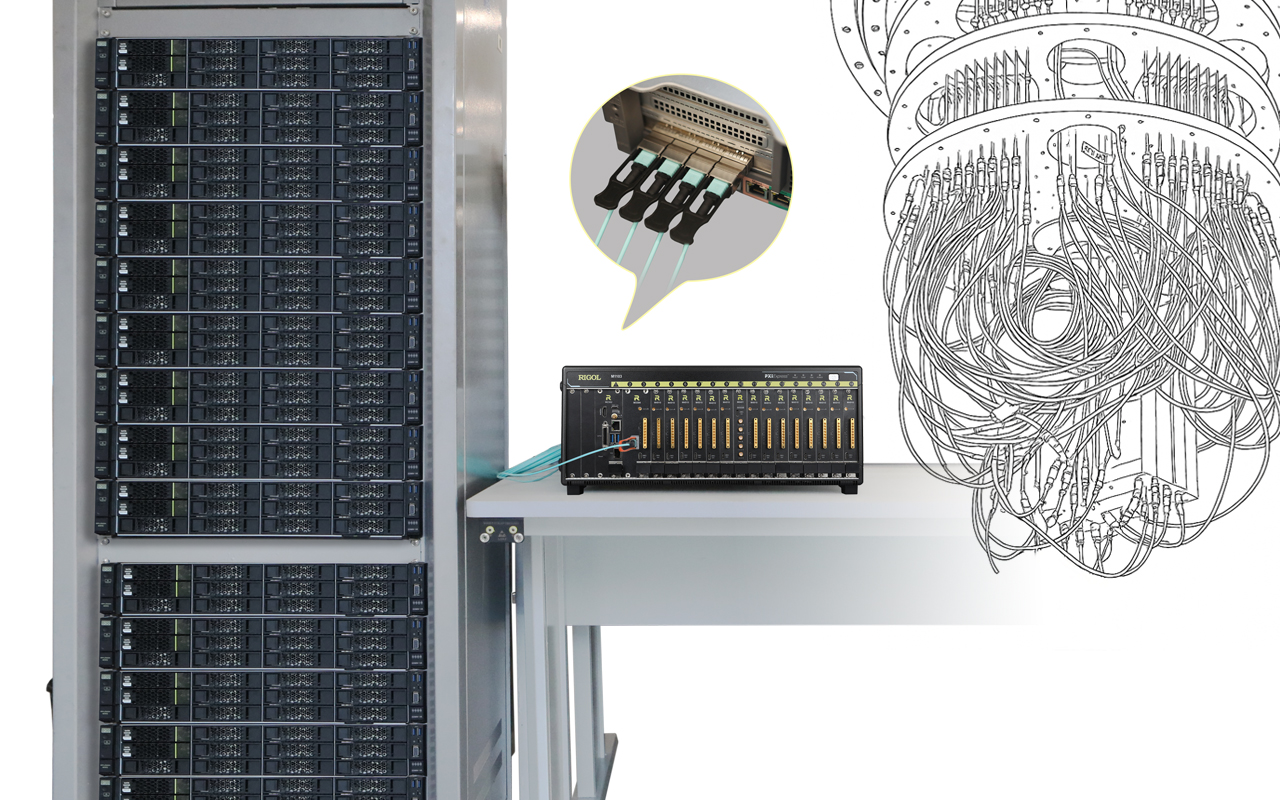

PXIE-PCIe 스위칭에 의존하여 SPQ는 여러 광섬유를 통해 PCIe 프로토콜을 통해 슈퍼컴퓨터 서버와 직접 상호 연결될 수 있으며, 엔드 투 엔드 지연 시간이 마이크로초로 단축되고 대역폭이 6GB/s를 초과하여 피어 투 피어 데이터 교환을 지원합니다. 고급 컴퓨팅의 지수 상태 공간과 슈퍼 컴퓨팅의 대규모 수치 기능이 즉시 조정되어 몇 년에서 몇 달까지 재료 개발 주기를 압축할 수 있습니다.

효율적인 측정 및 제어를 위한 전용 지침 세트 아키텍처 및 활성 재설정

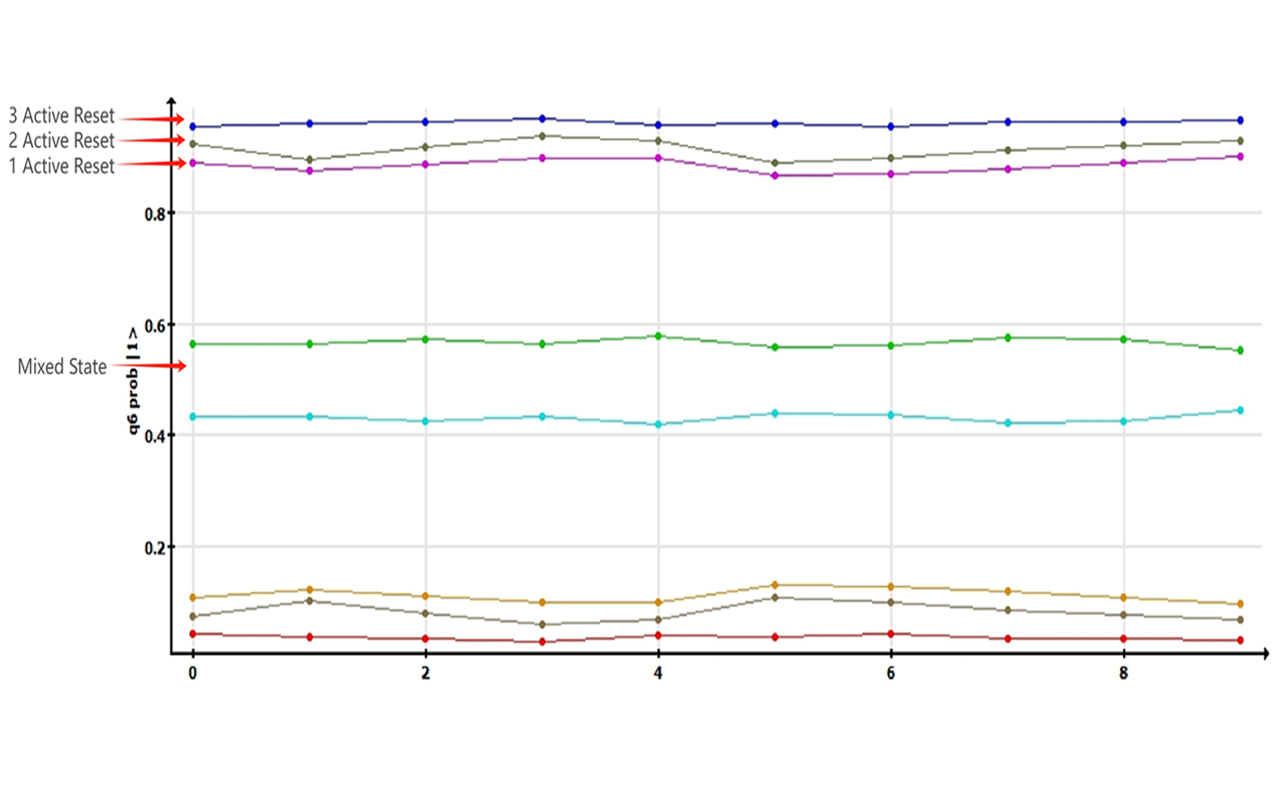

SPQ에는 전용 측정 및 제어 지침 세트 아키텍처가 내장되어 있어 300 ns의 피드백 경로를 제공하여 각 트 작동 직후 활성 재설정 파형을 발생시킬 수 있으며 여러 번 재설정하면 제로 상태 확률을 향상시킬 수 있습니다. 수동 대기 비일관성에 비해 전체 실험 효율이 10배 이상 증가하여 논리 컴퓨팅 유닛 및 다양한 인코딩 디코딩 기술 연구를 위한 실시간 제어 기반을 마련합니다.

  • 모델
    마이크로파 제어 샘플링 레이트
    마이크로파 리드 샘플링 레이트
    해상도
    주파수 대역
    가격 (부가세 별도)
  • SPQ Solution
    6/8/10 GSa/s
    3/4/5 GSa/s
    14 bit
    0.1GHz-9.8GHz
Datasheet
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • SPQ Datasheet
    SPQ Datasheet
  • V1.0
  • 2025-07-08
  • PDF
Quick Guide
  • NAME
  • VERSION
  • RELEASE DATE
  • DOWNLOAD
  • SPQ Quick Guide
    SPQ Quick Guide
  • V1.0
  • 2025-07-08
  • PDF
