오실로스코프의 주요 사양 이해하기

전자 회로나 신호를 분석할 때 오실로스코프는 필수적인 도구입니다. 하지만 오실로스코프의 성능을 제대로 이해하지 못하면, 신호가 왜곡되거나 부정확한 결과를 얻을 위험이 있습니다.

따라서 오늘은 오실로스코프의 핵심 성능 지표인 대역폭, 샘플링 속도, 메모리 깊이, 상승 시간, 파형 캡처 속도에 대해 알아보겠습니다.

📌 주요 성능 지표 설명

✔️ 대역폭 (Bandwidth)

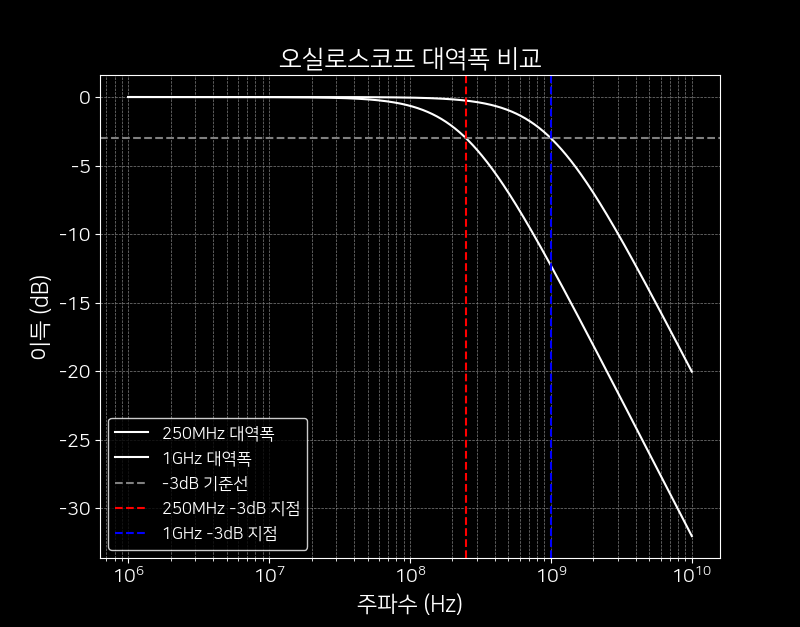

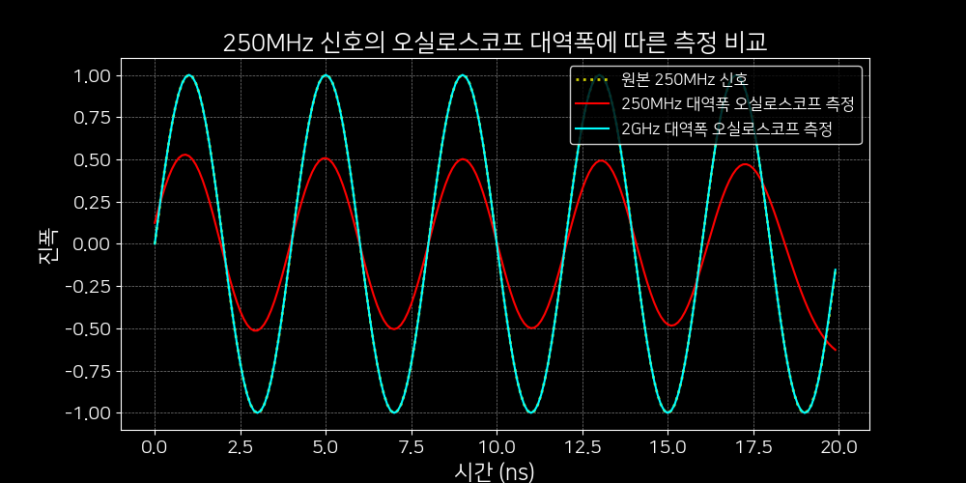

대역폭은 오실로스코프가 정확하게 측정할 수 있는 신호의 주파수 범위를 의미합니다. 예를 들어, 1GHz 대역폭의 오실로스코프는 약 700MHz까지의 신호를 왜곡 없이 표시할 수 있습니다.

✅ 5배 규칙을 기억하세요!
측정하려는 신호의 최대 주파수보다 최소 5배 높은 대역폭의 오실로스코프를 선택하는 것이 이상적입니다.

✔️ 샘플링 속도 (Sampling Rate)

샘플링 속도는 오실로스코프가 초당 데이터를 얼마나 자주 캡처하는지를 의미하며, 보통 GS/s 단위로 표시됩니다.

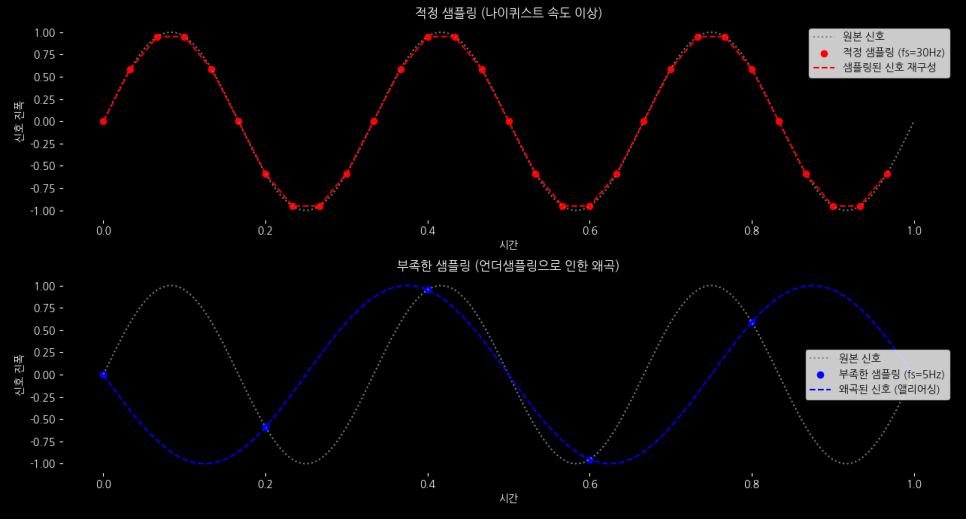

나이퀴스트 이론에 따라 최소 2배, 이상적으로는 5~10배의 샘플링 속도가 필요합니다. 낮은 속도는 앨리어싱과 왜곡을 유발할 수 있습니다.

✔️ 파형 캡처 속도 (Waveform Capture Rate)

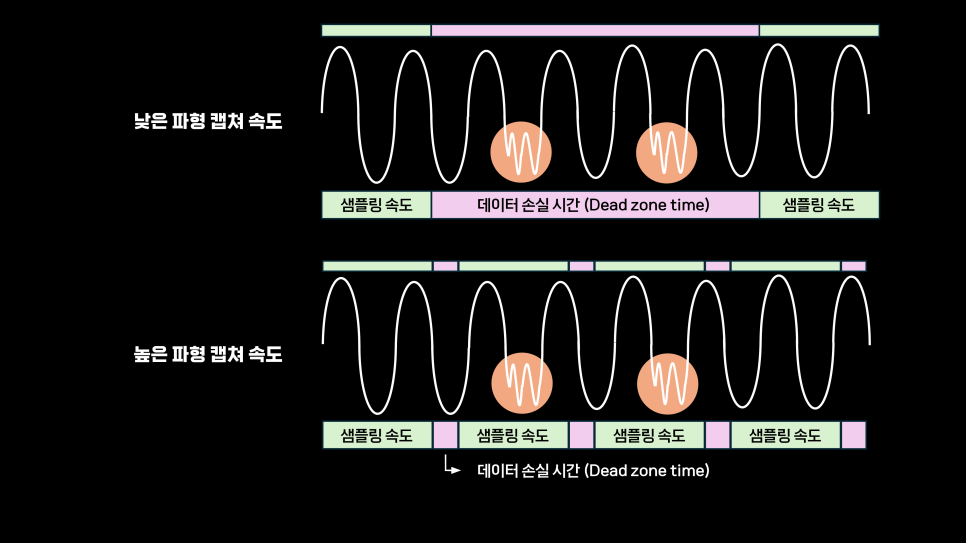

파형 캡처 속도는 오실로스코프가 1초 동안 몇 개의 파형을 캡처할 수 있는지를 나타냅니다. 속도가 높을수록 Dead Zone 없이 이상 신호(Glitch)를 포착할 수 있습니다.

✔️ 상승 시간 (Rise Time)

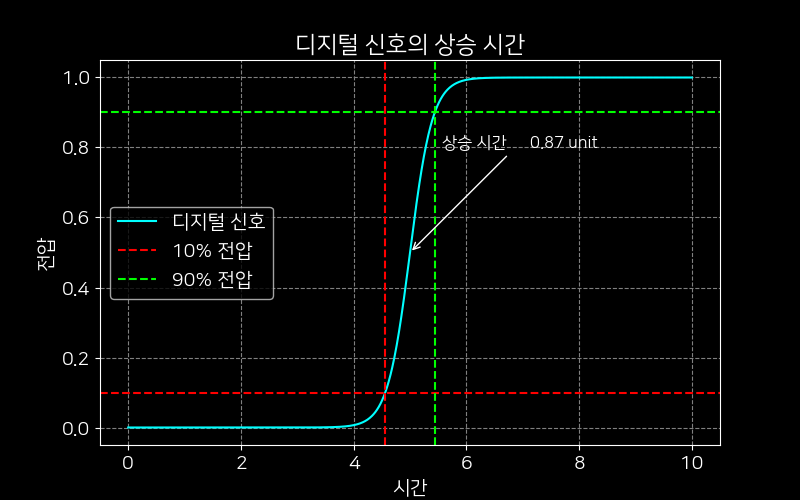

상승 시간은 신호가 저전압에서 고전압으로 전환되는 데 걸리는 시간으로, 신호의 10%에서 90%까지 도달하는 데 걸리는 시간입니다.

공식:
빠른 신호를 정확히 분석하려면 오실로스코프의 상승 시간이 더 짧아야 합니다.

✔️ 메모리 깊이 (Memory Depth)

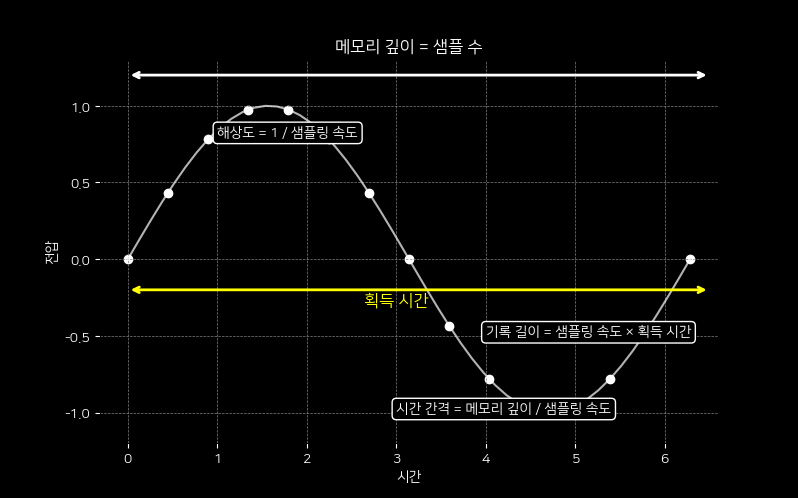

메모리 깊이는 저장 가능한 샘플 수를 의미합니다. 예를 들어, 10Mpts의 메모리 깊이는 1천만 개의 데이터를 저장할 수 있으며, 이는 긴 시간의 신호 분석에 유리합니다
