오실로스코프와 프로브

오실로스코프를 사용할 때 프로브는 단순한 연결선 이상의 역할을 합니다. 프로브의 선택과 사용 방법에 따라 신호의 정확도와 측정 결과가 크게 달라질 수 있습니다. 이번 콘텐츠에서는 프로브의 개념, 종류, 선택 기준, 보정 방법에 대해 알아봅니다.

📌 프로브란 무엇인가?

프로브는 측정 장비와 신호 소스를 연결하는 도구로, 신호의 품질을 유지하며 오실로스코프로 전달하는 역할을 합니다. 대역폭, 감쇠비, 입력 임피던스 등은 프로브의 성능을 결정하는 주요 요소입니다.

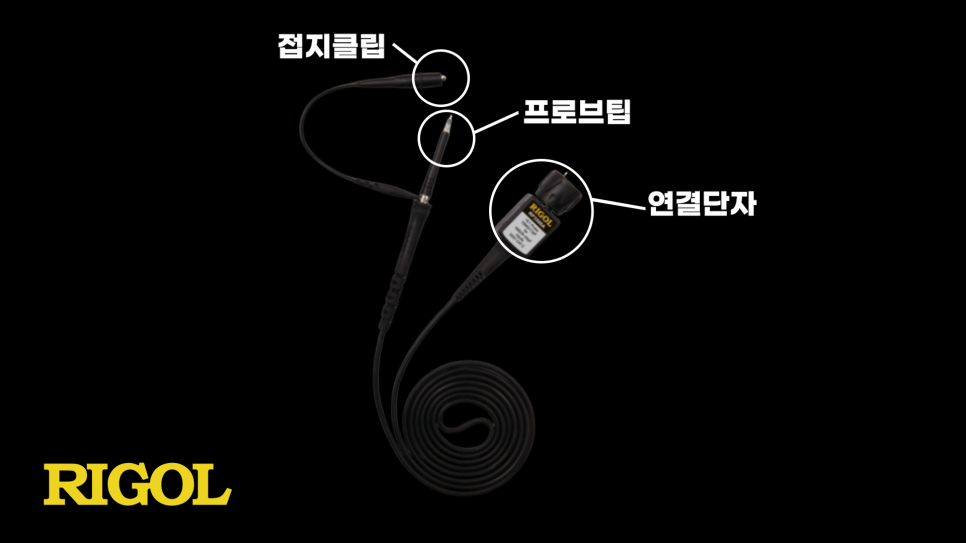

📌 프로브의 주요 구성 요소

• 프로브 팁 (Tip): 실제 신호를 측정하는 부분
• 접지 클립 (Ground Clip): 기준 전위를 연결해 안정성 확보
• 연결 단자 (Connector): 오실로스코프와 신호를 연결

이 세 가지 요소가 정확하게 동작하지 않으면 노이즈나 왜곡이 발생할 수 있습니다.

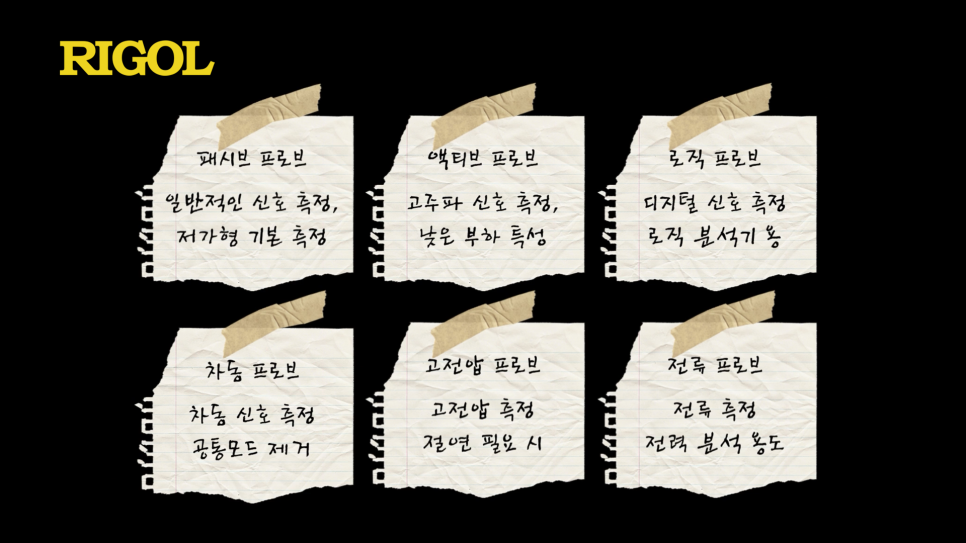

📌 프로브의 종류

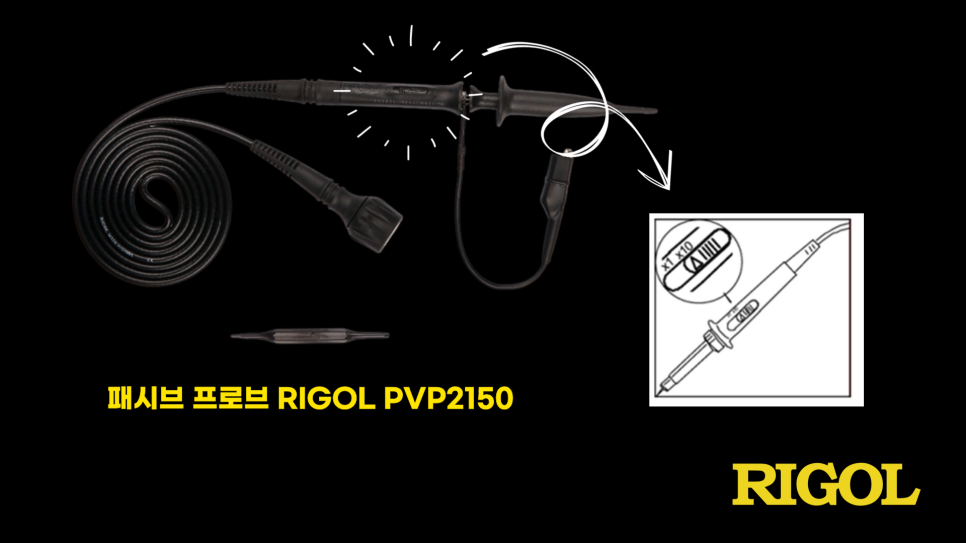

✔️ 패시브 프로브 (Passive Probe)

• 10:1 감쇠비로 일반적인 측정에 적합
• 저렴하고 내구성이 뛰어나 기본 회로 측정에 용이
• 고주파 신호에는 부적합할 수 있음

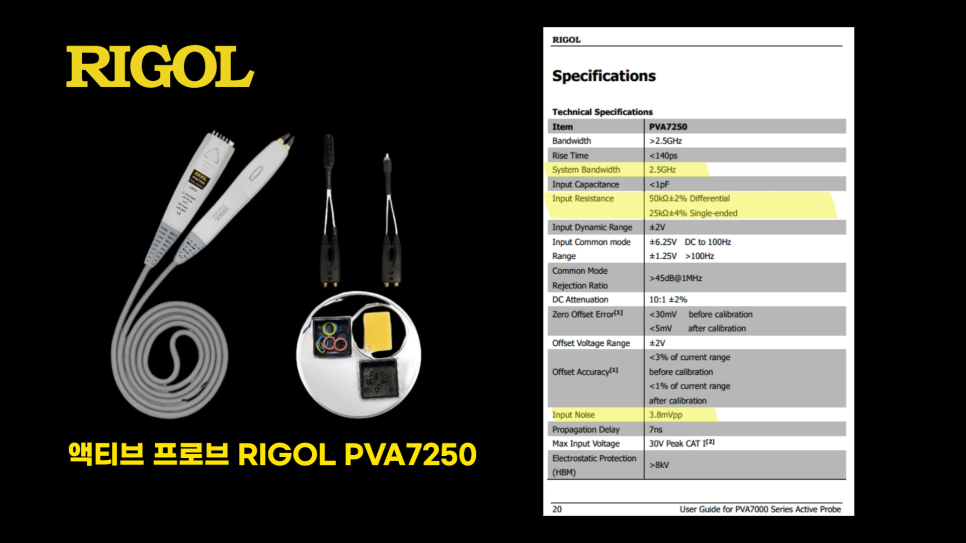

✔️ 액티브 프로브 (Active Probe)

• 내장 증폭기로 고주파 및 고속 신호 측정에 적합
• 높은 입력 임피던스를 유지해 회로 부하 최소화
• 고가이며 외부 전원 필요 가능성 있음

✔️ 특수 목적 프로브

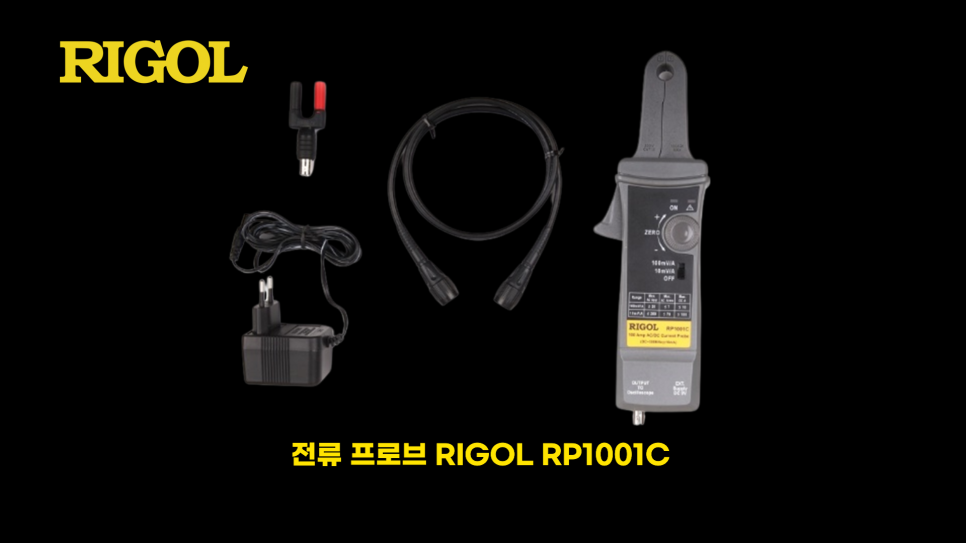

• 전류 프로브: 전류를 전압으로 변환해 측정

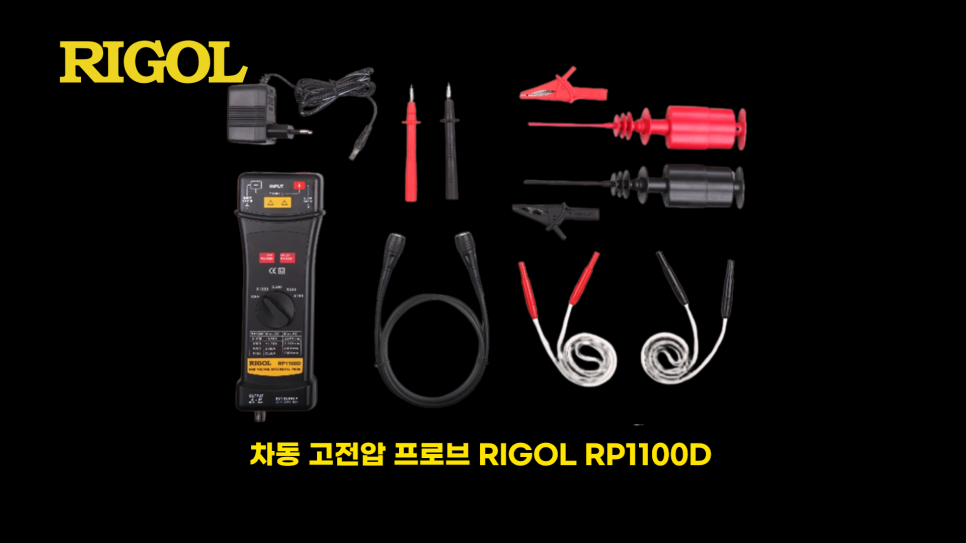

• 차동 프로브: 두 지점 간 차이를 정밀 측정
• 고전압 프로브: 고전압 신호를 안전하게 측정

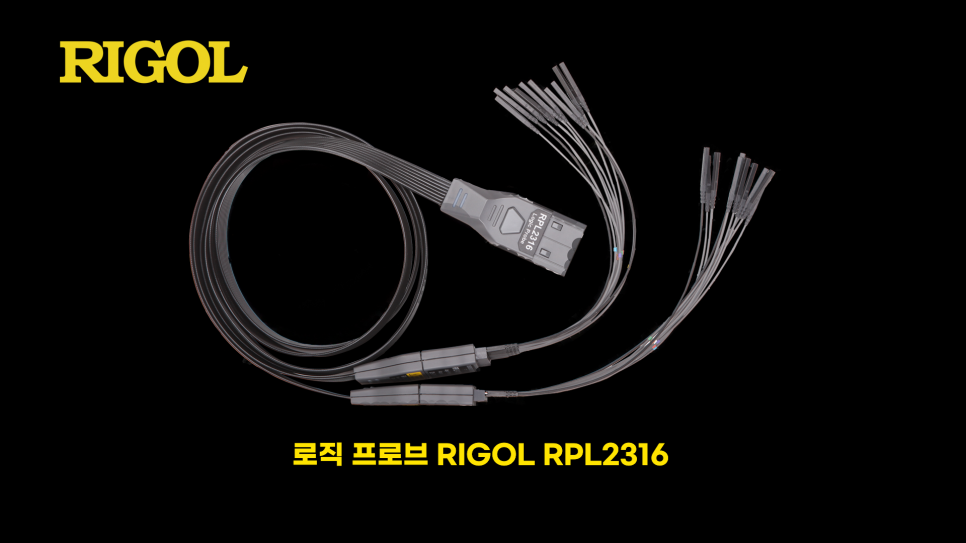

• 로직 프로브: 디지털 신호의 멀티채널 측정 지원

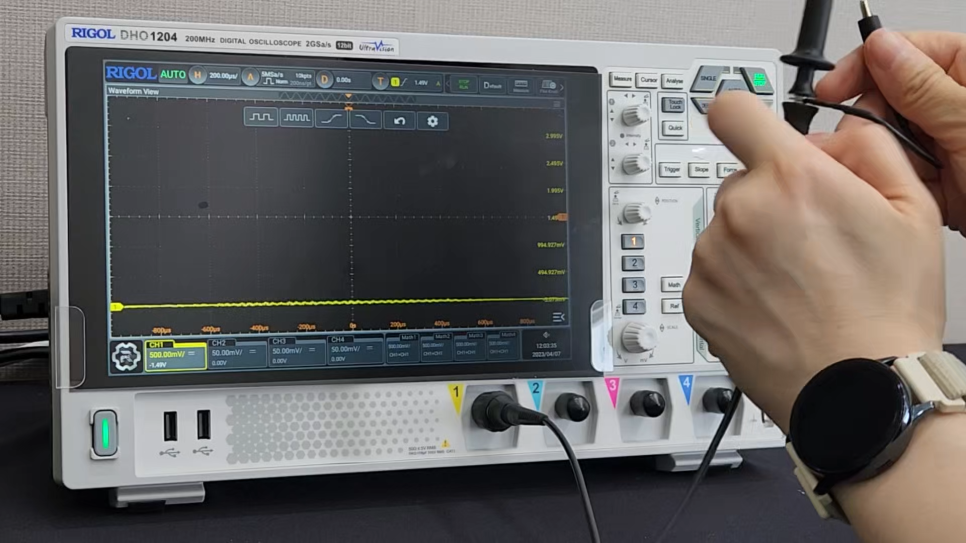

📌 프로브 보정 방법

정확한 측정을 위해서는 주기적으로 프로브 보정을 해야 합니다. 보정하지 않으면 사각파가 왜곡되며 측정 정확도가 떨어집니다.

1. 오실로스코프에 프로브 연결
2. 보정 신호 출력에 프로브 팁 연결
3. 화면의 파형 확인
4. 보정 나사를 조정하여 이상적인 파형(사각파)을 확인

📌 올바른 프로브 선택 가이드

• 대역폭: 신호 주파수의 5배 이상
• 감쇠비: 1:1 또는 10:1 상황에 따라 선택
• 입력 임피던스: 회로 부하 최소화를 고려
• 전압 범위: 측정 신호의 최대 전압 지원 여부 확인

적절하지 않은 프로브는 측정 오류뿐 아니라 장비 손상의 원인이 될 수 있으므로 신중한 선택이 필요합니다.
