오실로스코프 초기 설정 방법

오실로스코프는 신호를 시각적으로 분석하는 데 필수적인 장비입니다. 하지만 정확한 측정을 위해서는 초기 설정이 매우 중요합니다. 본 콘텐츠에서는 오실로스코프를 처음 사용할 때 반드시 확인해야 할 설정 항목들을 단계별로 소개합니다.

📌 1. 프로브 보정 (Probe Compensation)

정확한 신호 측정을 위해 프로브 보정은 반드시 선행되어야 합니다. 보정되지 않은 프로브는 파형을 왜곡시켜 분석 결과의 신뢰도를 떨어뜨립니다.

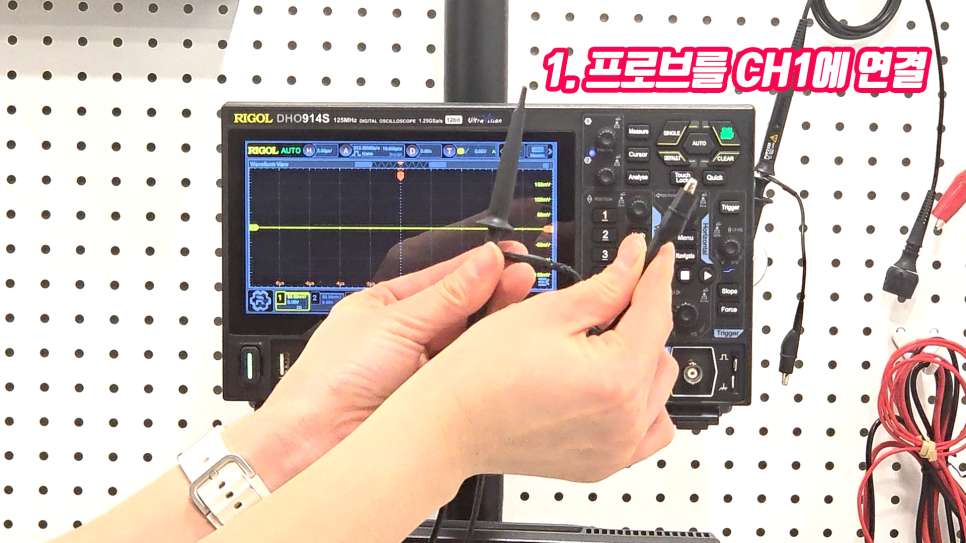

1. 프로브를 CH1(채널 1)에 연결
2. 보정 단자에 프로브 팁과 접지 클립 연결

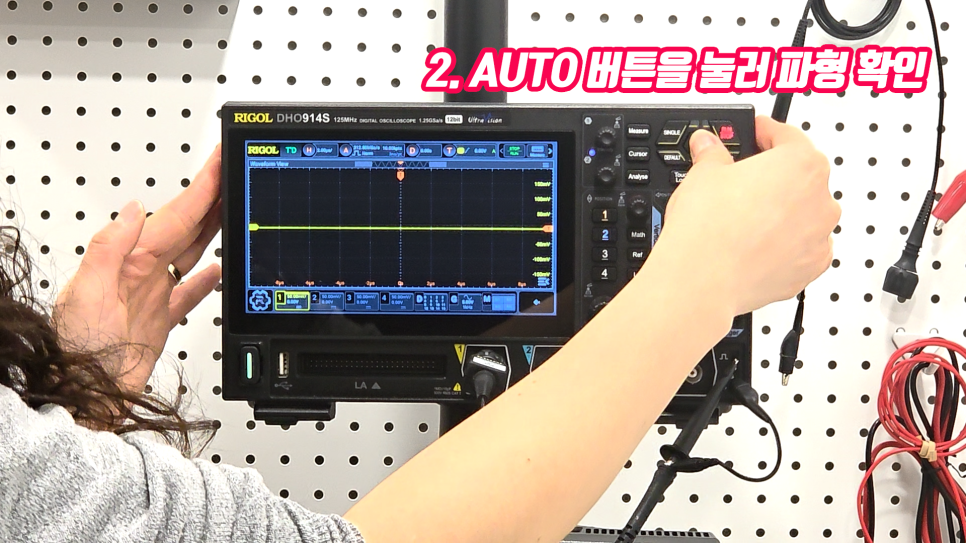

3. AUTO 버튼으로 기본 파형 표시

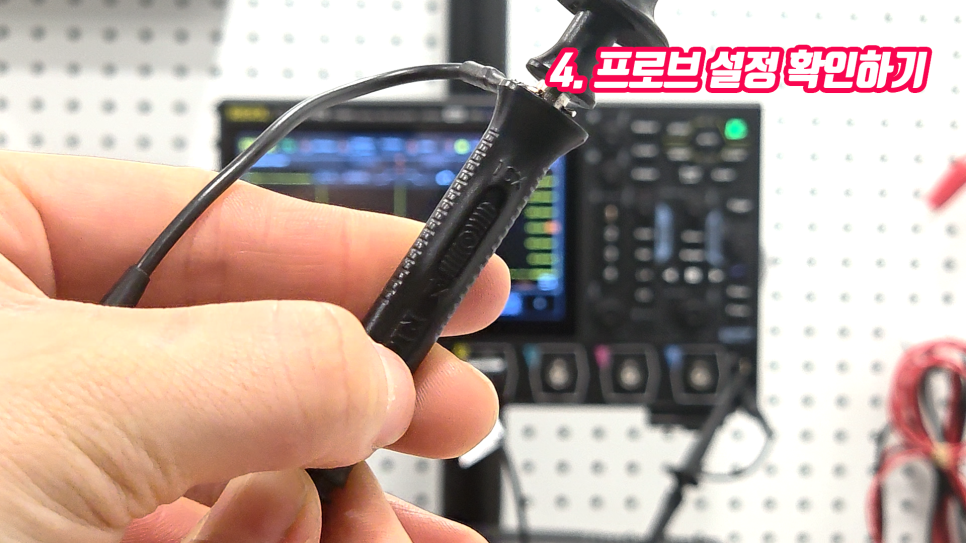

4. 파형이 사각파 형태인지 확인
5. 캘리브레이션 나사로 조정
6. 모든 채널에 대해 반복

📌 2. 접지 설정 (Grounding)

접지 설정은 오실로스코프의 안정성과 측정 정밀도에 직결됩니다. 접지가 불안정하면 노이즈가 유입되어 신호 해석이 어려워질 수 있습니다.

• 모든 프로브의 접지 클립을 DUT(GND)에 연결
• 각 채널의 접지 상태 확인
• 노이즈가 많거나 신호가 불안정할 경우 접지 확인

📌 3. 화면 초기화 및 기본값 설정

이전 사용자 설정이 남아 있을 수 있으므로, 새로운 측정 전에는 초기화를 진행하는 것이 바람직합니다.

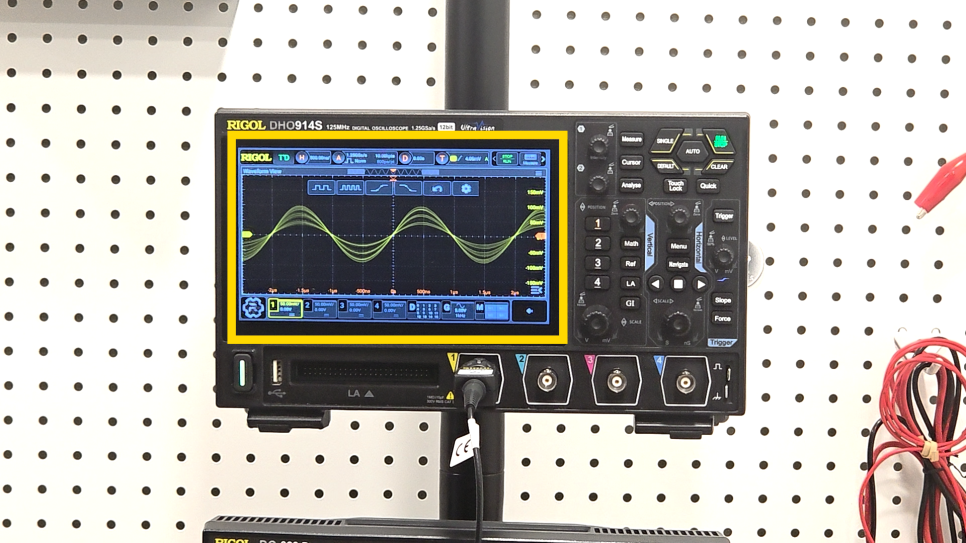

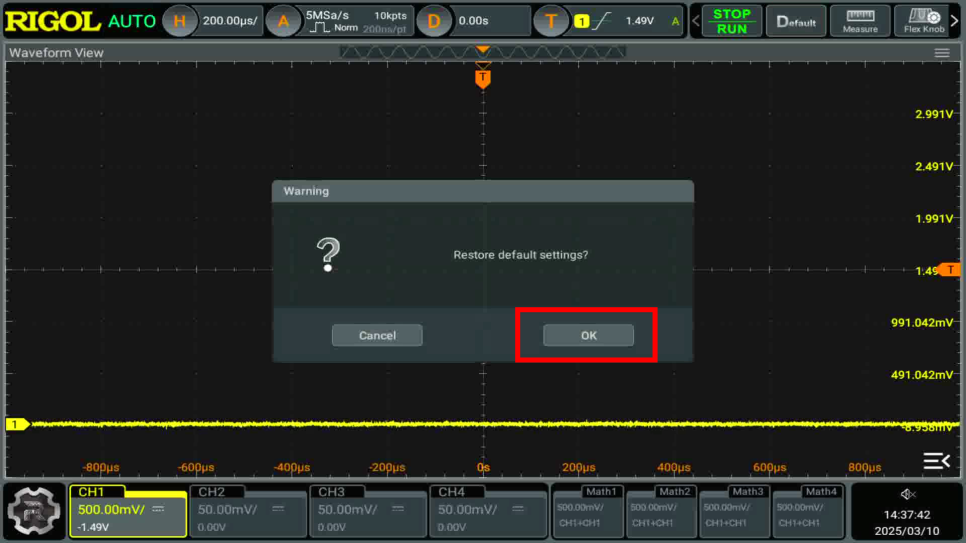

• Default 버튼을 눌러 설정 초기화
• 필요한 측정 조건을 재설정
• 화면이 정리되었는지 확인

📌 4. 수직 및 수평 스케일 조정

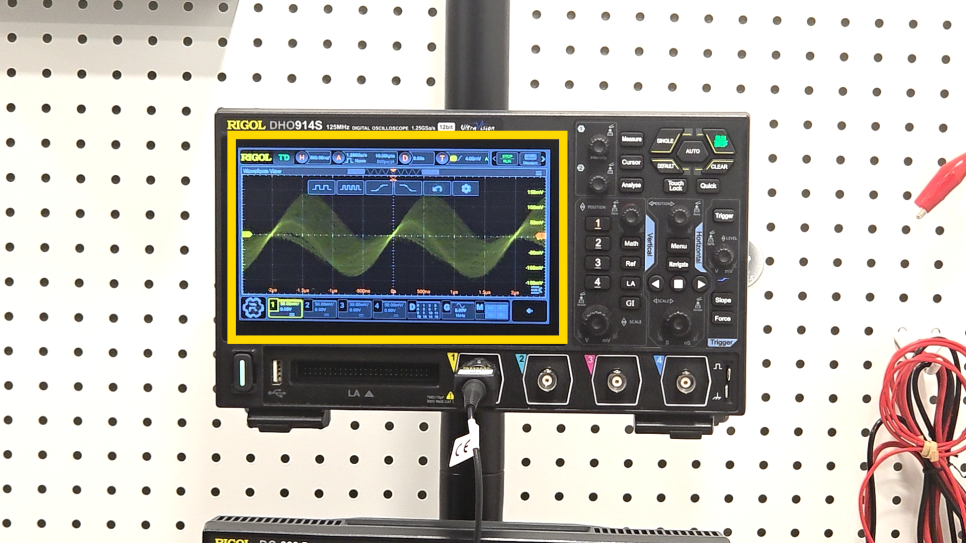

신호를 더 명확하게 분석하기 위해 수직(V) 및 수평(Time) 스케일을 적절히 조정해야 합니다.

• 수직 스케일로 신호 크기 조정
• 수평 스케일로 시간 분해능 설정
• AUTO 버튼으로 자동 스케일 적용 가능

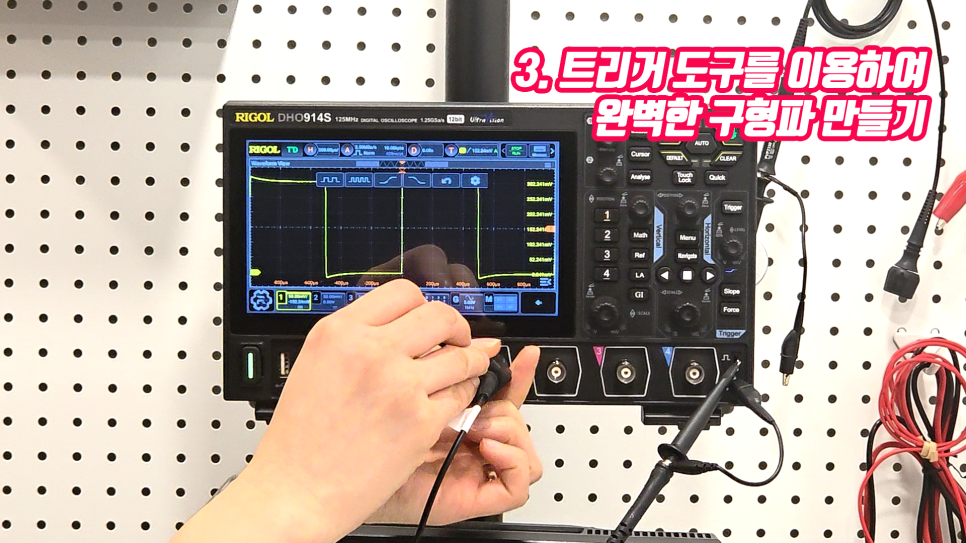

• 트리거 레벨 조정으로 안정적인 파형 확보
