오실로스코프 기본 측정 - 전압, 주기, 주파수

오실로스코프는 전자 신호를 분석하는 데 필수적인 장비입니다. 본 콘텐츠에서는 전압, 주기, 주파수 측정 방법과 함께 자동 측정 및 커서 기능을 활용한 정밀 측정법까지 소개합니다.

📌 1. 장비 셋업 및 프로브 보정

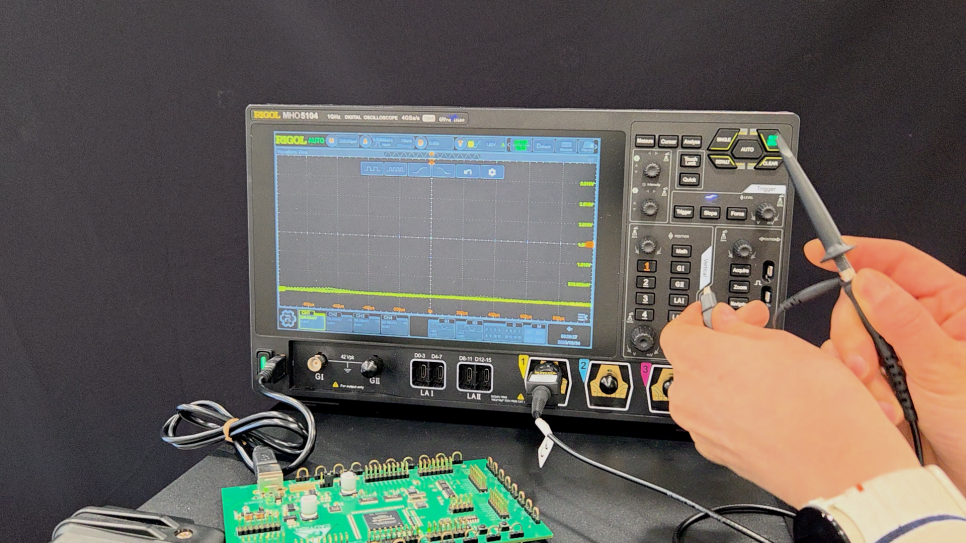

1. 프로브를 CH1에 연결합니다.
2. 프로브 팁과 접지 클립을 보정 단자에 연결합니다.
3. AUTO 버튼을 눌러 파형을 표시합니다.
4. 파형이 사각파 형태가 아니라면 캘리브레이션 조정 나사를 사용해 보정합니다.
5. 모든 채널에 대해 동일하게 진행합니다.

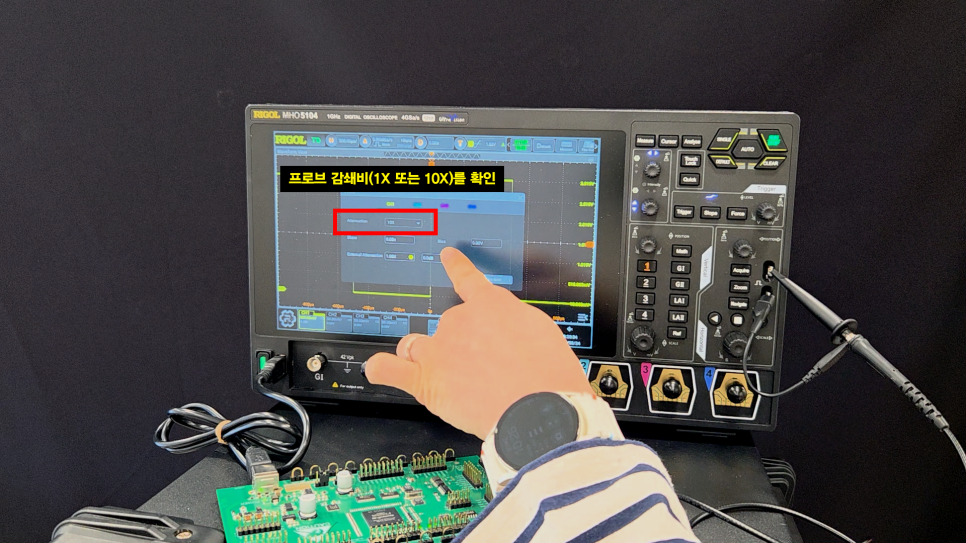

6. 프로브 감쇠비(예: 10X)를 장비 메뉴와 일치시킵니다.

📌 2. 전압 측정 방법

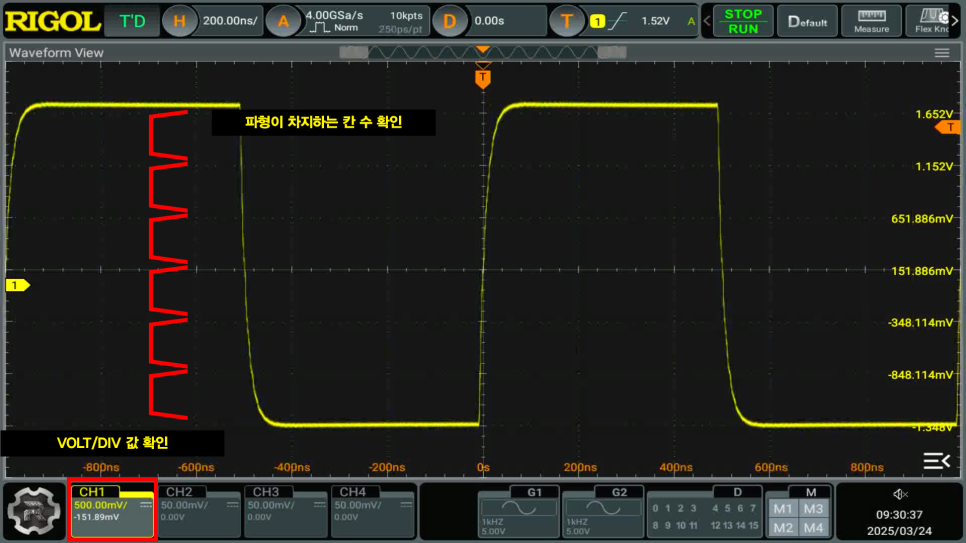

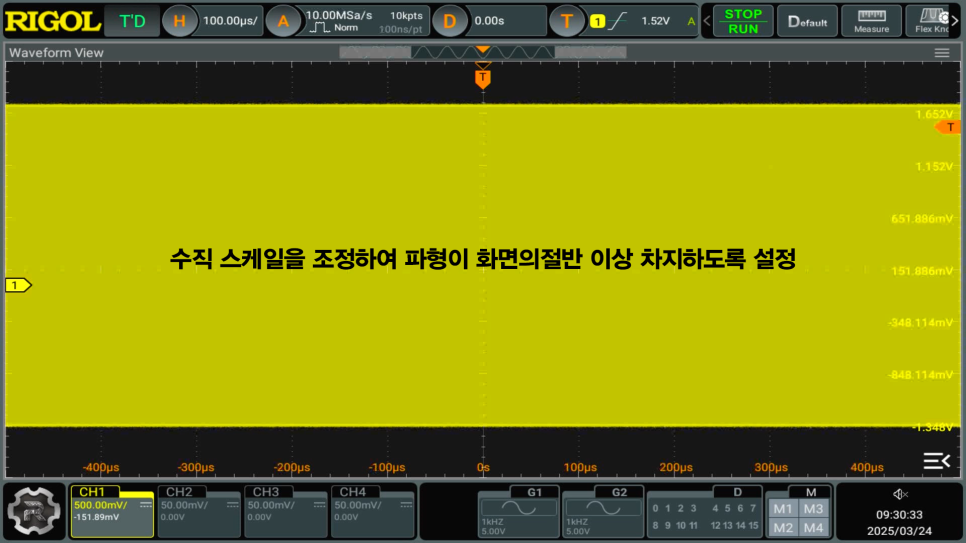

• 수직 스케일(VOLT/DIV)을 조정해 파형이 화면의 절반 이상을 차지하도록 설정합니다.
• 차지하는 칸 수 × VOLT/DIV로 피크투피크 전압(Vpp)을 계산합니다.

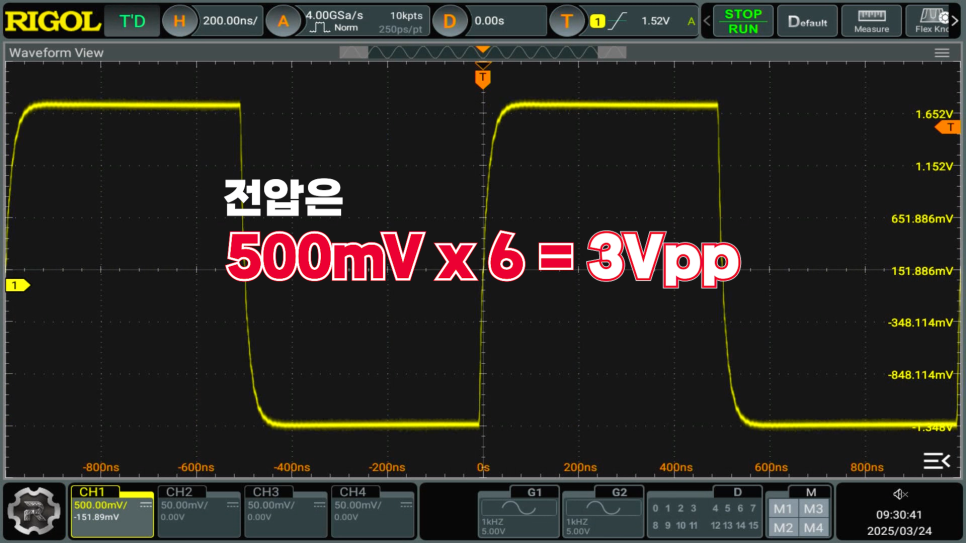

• 예: 500mV/div × 6칸 = 3Vpp
• Vmax, Vmin 측정값을 참고해 보다 정밀하게 확인합니다.

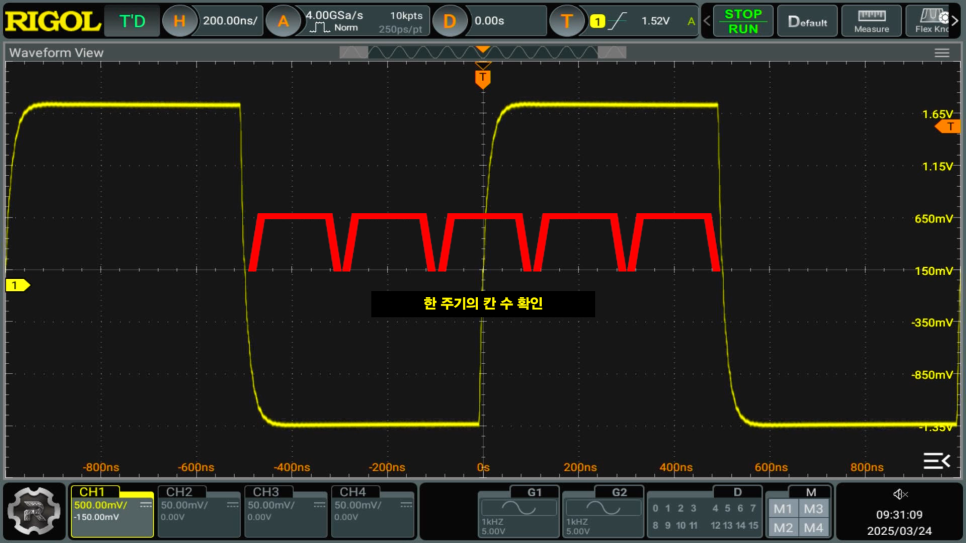

📌 3. 주기 및 주파수 측정 방법

• 수평 스케일(TIME/DIV)을 조정하여 한 주기가 잘 보이도록 설정합니다.

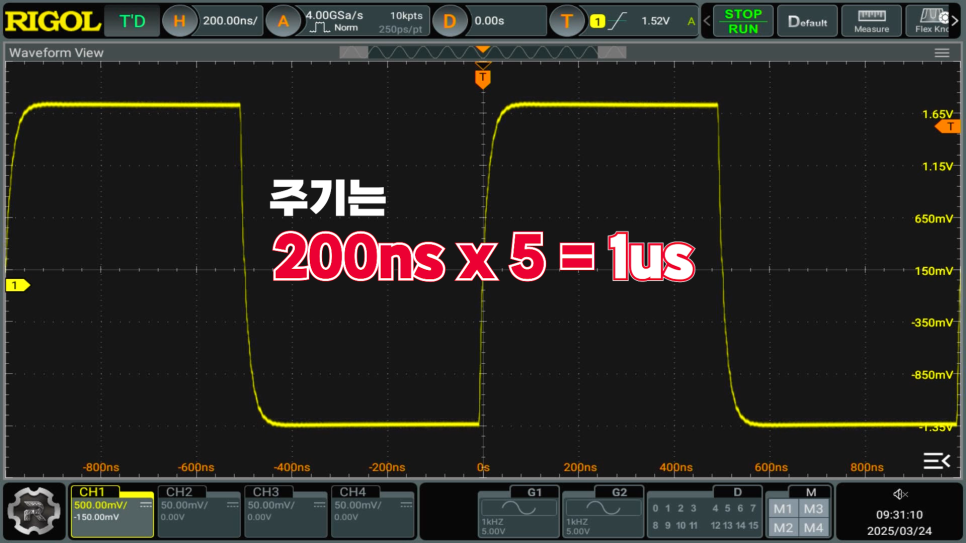

• 주기 = 한 주기의 칸 수 × TIME/DIV
• 예: 1us/div × 5칸 = 5us

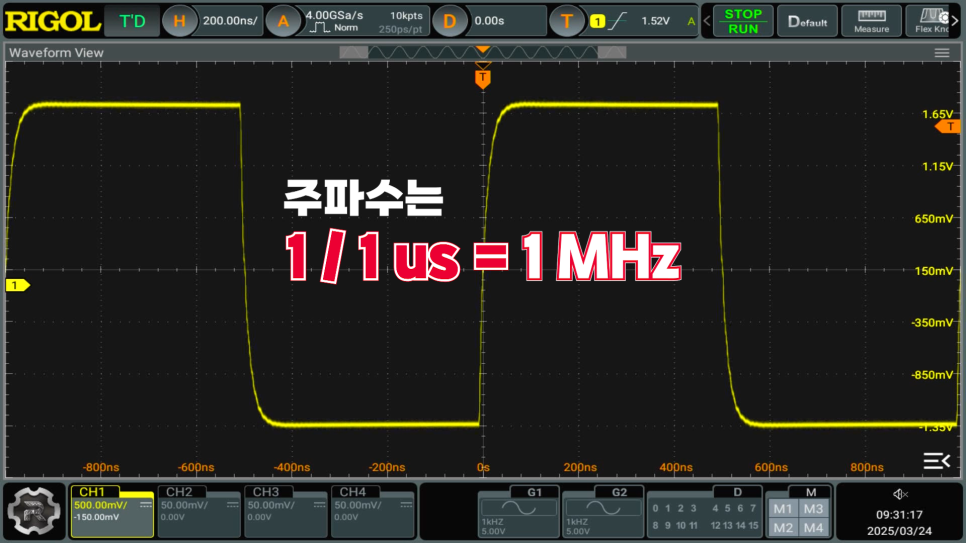

• 주파수 = 1 / 주기 → 1 / 5us = 200kHz

📌 4. 자동 측정 기능 활용

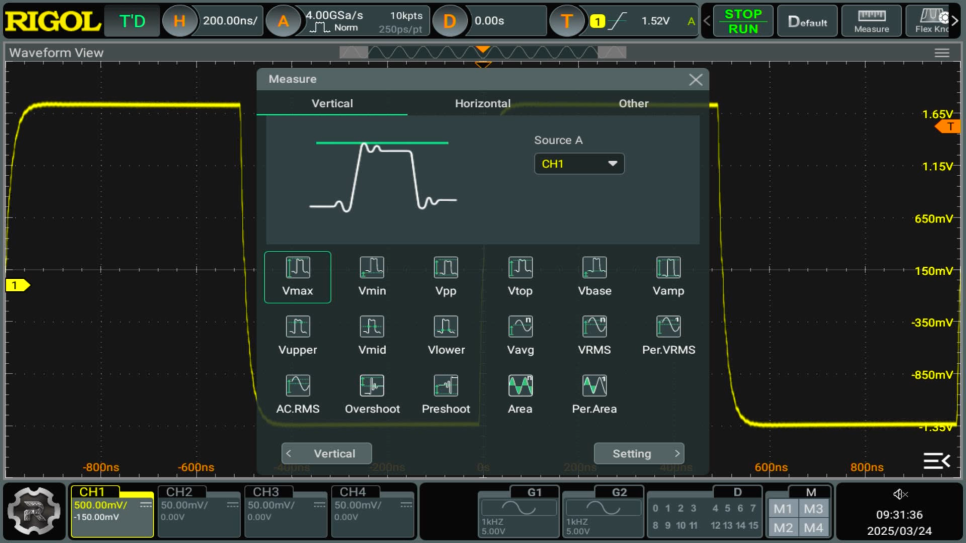

1. Measure 버튼을 눌러 원하는 항목(예: Vpp, 주기, 주파수)을 선택합니다.

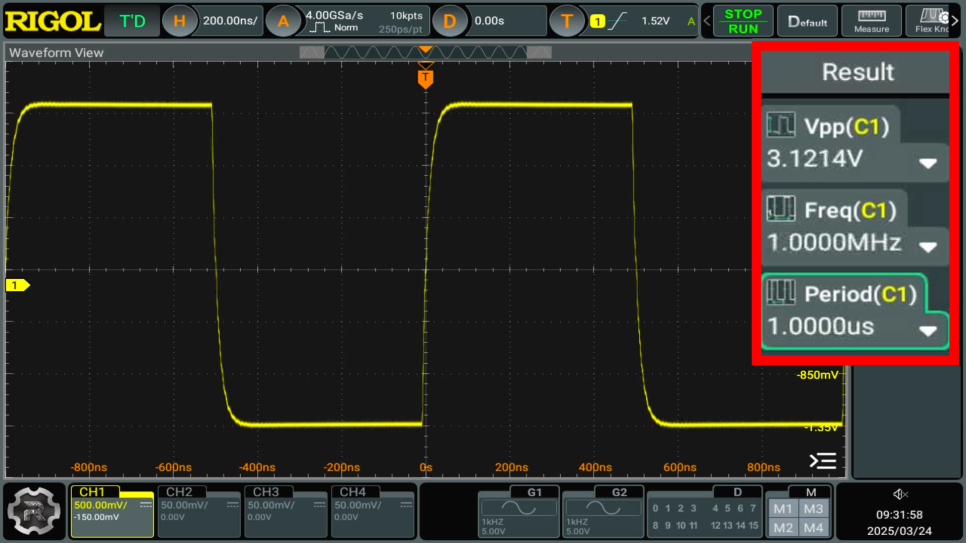

2. 자동 측정값이 화면에 표시되며, 수동 계산값과 비교해 정확도를 확인할 수 있습니다.

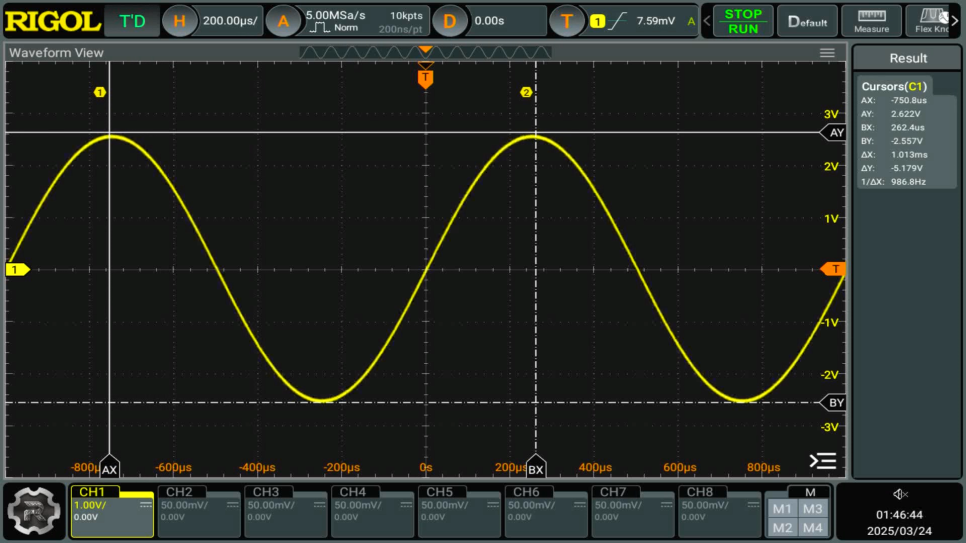

📌 5. 커서 기능을 이용한 정밀 측정

• X1, X2 커서를 주기의 시작과 끝에 위치시켜 시간 간격(주기)을 측정합니다.
• Y1, Y2 커서를 최대/최소 전압 지점에 배치하여 Vpp 값을 확인합니다.
• 자동 측정과 커서 측정을 비교하면 더욱 신뢰성 높은 분석이 가능합니다.
